Remove/install arresting bolt on rear soft top retaining clip - AR77.30-P-1152MCO
MODEL 451.4
MODIFICATION NOTES
| 1.4.14 | Adjust soft top added | Step 5 |

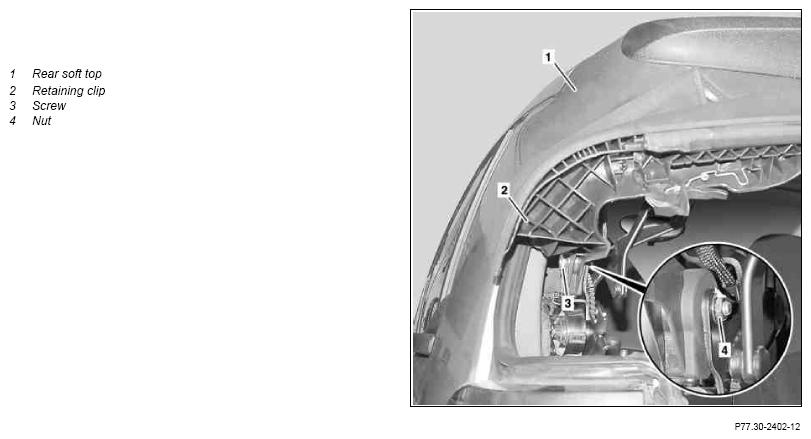

Fig 1: Identifying Arresting Bolt On Rear Soft Top Retaining Clip Remove/Install Components (1 Of 2)

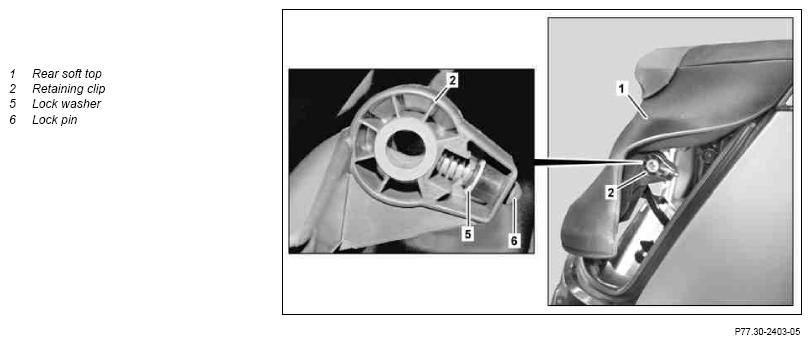

Fig 2: Identifying Arresting Bolt On Rear Soft Top Retaining Clip Remove/Install Components (2 Of 2)
| Notes on soft tops | AH77.30-P-0001-01MCO | ||
| Remove/install | |||
| 1 | Remove paneling on C-pillar | AR68.30-P-4505MCO | |
| 2 | Remove screws/bolts (3) | ||
| 3 | Fold retaining clip (2) upward, remove lock washer (5) and pull out arresting bolt (6) | ||
| 4 | Install in the reverse order | ||
| Adjust | |||
| 5 | Adjust soft top | AR77.30-P-1010MCO |
