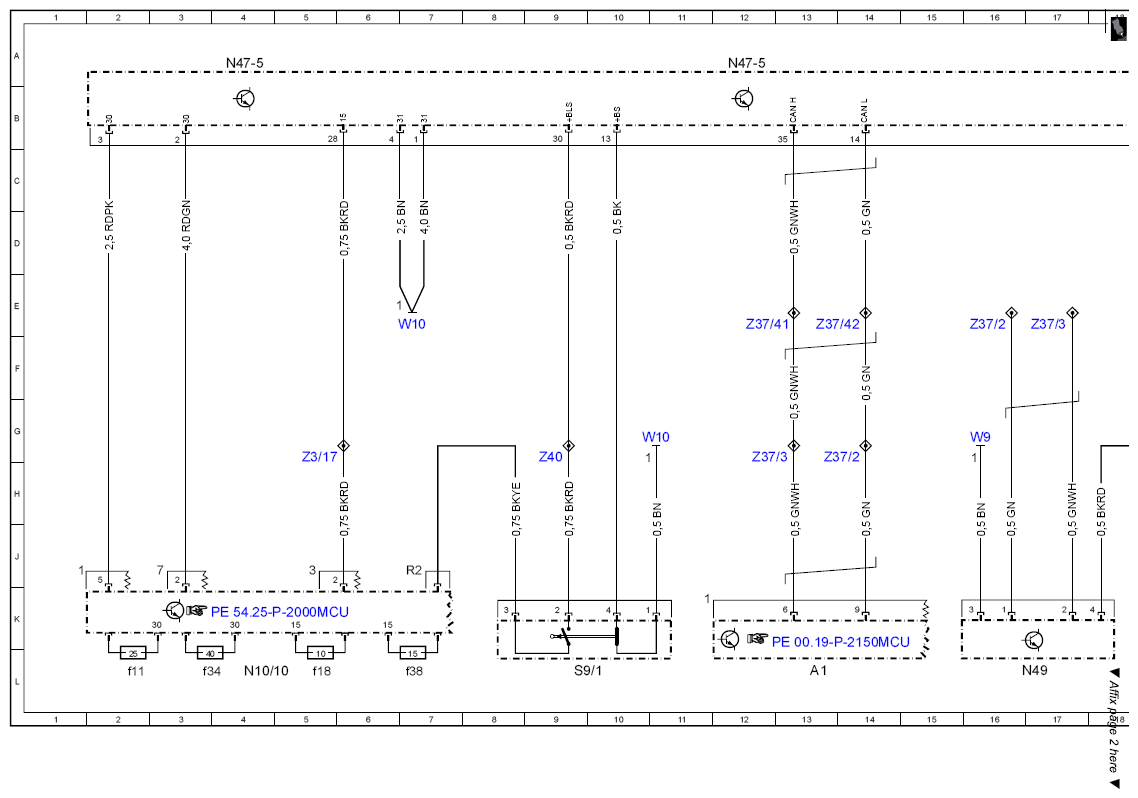

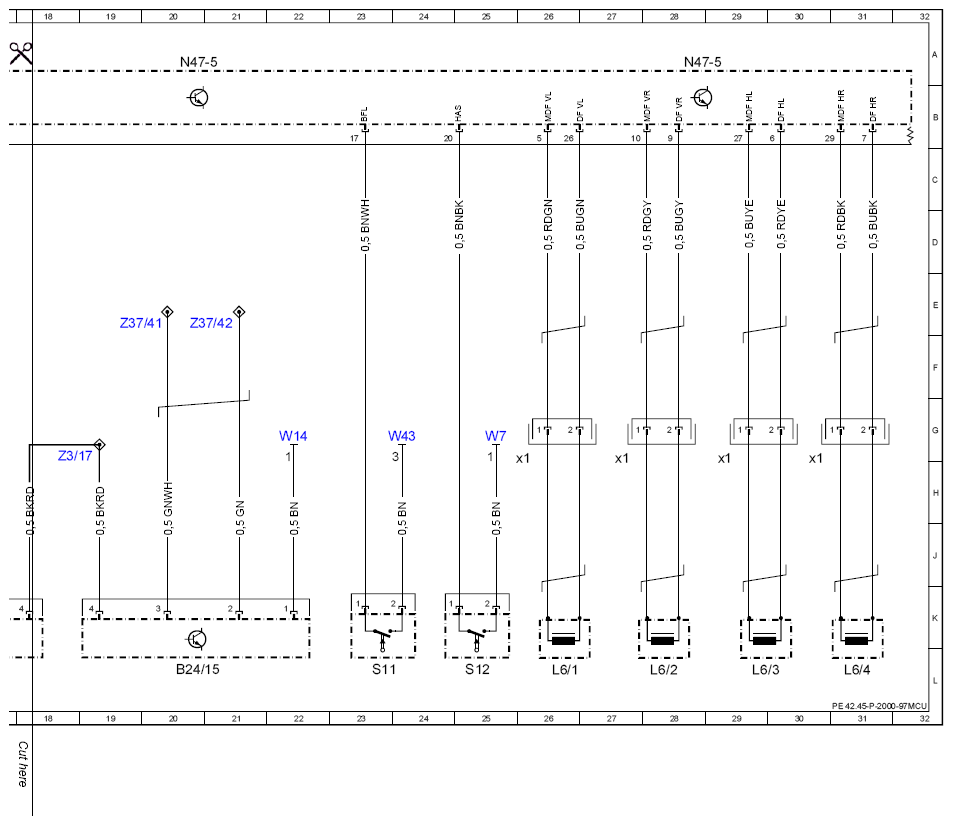

| A1 |
Instrument cluster |
13L |
| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
20L |
| L6/1 |
Left front wheel speed sensor |
26L |
| L6/1x1 |
Wheel speed sensor connector |
|
| L6/2 |
Right front wheel speed sensor |
28L |
| L6/2x1 |
Wheel speed sensor connector |
|
| L6/3 |
Left rear wheel speed sensor |
29L |
| L6/3x1 |
Wheel speed sensor connector |
|
| L6/4 |
Right rear wheel speed sensor |
31L |
| L6/4x1 |
Wheel speed sensor connector |
|
| N10/10 |
SAM control unit |
4L |
| N10/10f11 |
Fuse 11 |
2L |
| N10/10f18 |
Fuse 18 |
5L |
| N10/10f34 |
Fuse 34 |
3L |
| N10/10f38 |
Fuse 38 |
7L |
| N47-5 |
ESP control module |
28A |
| N47-5 |
ESP control module |
12A |
| N47-5 |
ESP control module |
20A |
| N47-5 |
ESP control module |
4A |
| N49 |
Steering angle sensor |
17L |
| S11 |
Brake fluid indicator switch |
23L |
| S12 |
Parking brake indicator switch |
25L |
| S9/1 |
Stop lamp switch (4-pin) |
9L |
| W10 |
Ground (battery) |
11G |
| W10 |
Ground (battery) |
7E |
| W14 |
Left floor interior compartment ground |
22G |
| W43 |
Ground (outside left fire wall) |
24G |
| W7 |
Ground (right wheelhousing in trunk) |
25G |
| W9 |
Ground (at left headlamp unit) |
16G |
| Z3/17 |
Circuit 15 (fused) connector sleeve |
18G |
| Z3/17 |
Circuit 15 (fused) connector sleeve |
5G |
| Z37/2 |
CAN engine bus (low) connector sleeve |
14G |
| Z37/2 |
CAN engine bus (low) connector sleeve |
16E |
| Z37/3 |
CAN engine bus (high) connector sleeve |
12G |
| Z37/3 |
CAN engine bus (high) connector sleeve |
17E |
| Z37/41 |
CAN databus (high) connector sleeve |
12E |
| Z37/41 |
CAN databus (high) connector sleeve |
19E |
| Z37/42 |
CAN bus (low) connector sleeve |
14E |
| Z37/42 |
CAN bus (low) connector sleeve |
21E |
| Z40 |
Stop lamp signal connector sleeve |
9G |
