| A1 |
Instrument cluster |
13 L |

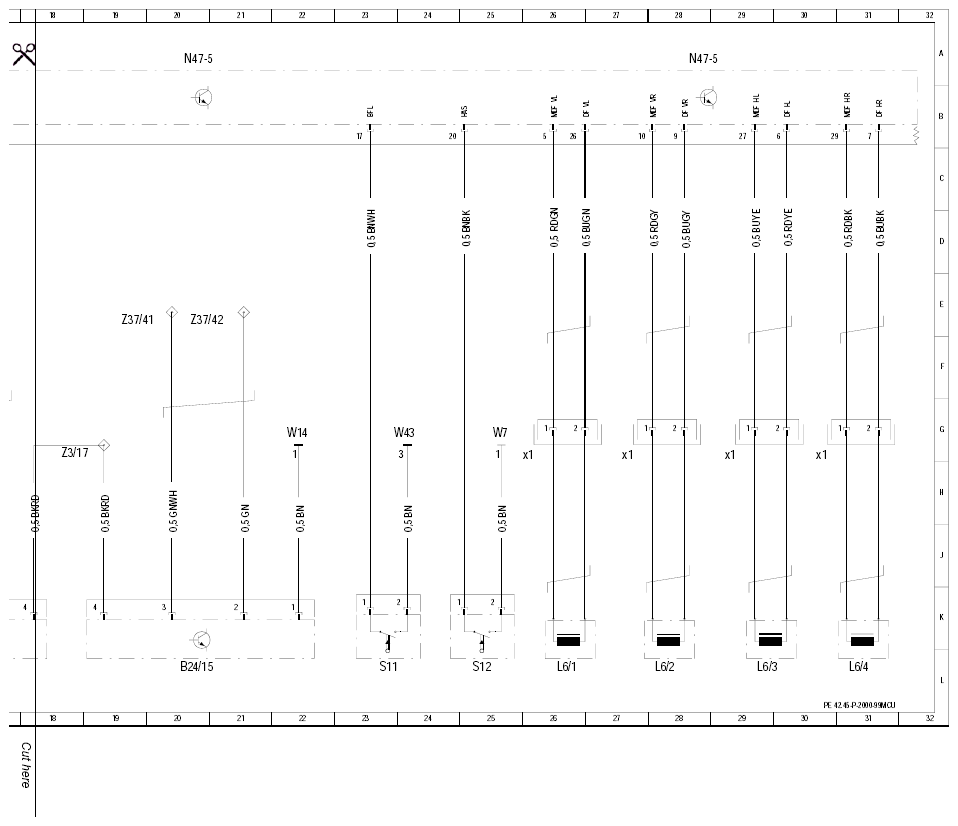

| B24/15 |
Yaw rate, lateral and longitudinal acceleration sensor |
20 L |
| L6/1 |
Left front wheel speed sensor |
26 L |
| L6/1x1 |
Wheel speed sensor connector |
25 H |
| L6/2 |
Right front wheel speed sensor |
28 L |
| L6/2x1 |
Wheel speed sensor connector |
27 H |
| L6/3 |
Left rear wheel speed sensor |
29 L |
| L6/3x1 |
Wheel speed sensor connector |
29 H |
| L6/4 |
Right rear wheel speed sensor |
31 L |
| L6/4x1 |
Wheel speed sensor connector |
30 H |
| N10/10 |
SAM control unit |
4 L |
| N10/10f11 |
Fuse 11 |
2 L |
| N10/10f18 |
Fuse 18 |
5 L |
| N10/10f34 |
Fuse 34 |
3 L |
| N10/10f38 |
Fuse 38 |
6 L |

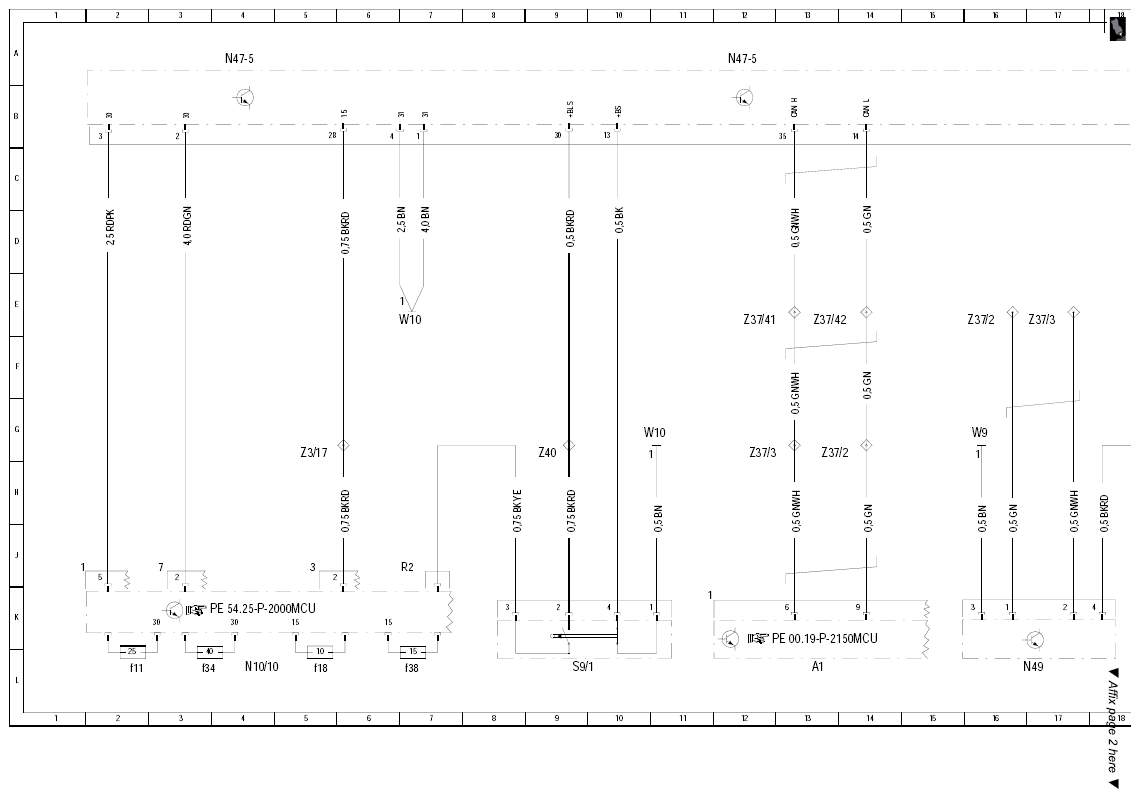

| N47-5 |
ESP control module |
4 A |
| N47-5 |
ESP control module |
12 A |
| N47-5 |
ESP control module |
20 A |
| N47-5 |
ESP control module |
28 A |
| N49 |
Steering angle sensor |
16 L |
| S11 |
Brake fluid indicator switch |
23 L |
| S12 |
Parking brake indicator switch |
25 L |
| S9/1 |
Stop lamp switch (4-pin) |
9 L |
| W10 |
Ground (battery) |
6 E |
| W10 |
Ground (battery) |
10 G |
| W14 |
Left floor interior compartment ground |
22 G |
| W43 |
Ground (outside left fire wall) |
23 G |
| W7 |
Ground (right wheelhousing in trunk) |
25 G |
| W9 |
Ground (at left headlamp unit) |
16 G |
| Z3/17 |
Circuit 15 (fused) connector sleeve |
5 H |
| Z3/17 |
Circuit 15 (fused) connector sleeve |
18 H |
| Z37/2 |
CAN engine bus (low) connector sleeve |
13 H |
| Z37/2 |
CAN engine bus (low) connector sleeve |
16 E |
| Z37/3 |
CAN engine bus (high) connector sleeve |
12 H |
| Z37/3 |
CAN engine bus (high) connector sleeve |
17 E |
| Z37/41 |
CAN databus (high) connector sleeve |
12 E |
| Z37/41 |
CAN databus (high) connector sleeve |
19 E |
| Z37/42 |
CAN bus (low) connector sleeve |
13 E |
| Z37/42 |
CAN bus (low) connector sleeve |
20 E |
| Z40 |
Stop lamp signal connector sleeve |
9 H |
