WM, 518941 Repairing Threaded Bush: Notes
TOOLS DESCRIPTION
| Tool denomination | Type | Tool number | mage |
|---|---|---|---|

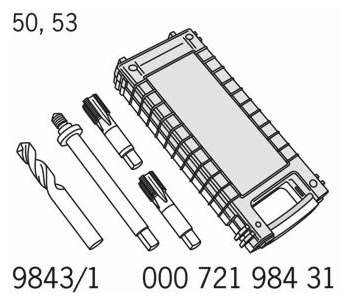

| Thread repair set | Special tool | > 9843/1 | |

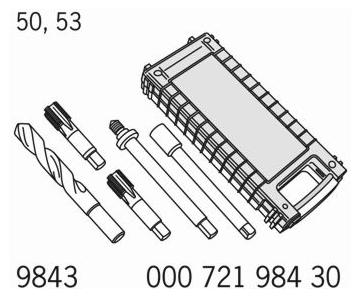

| Thread repair set | Special tool | > 9843 | |
| Thread repair set, M6 x 1 | Vehicle-specific workshop equipment | > VAS 6914 | |

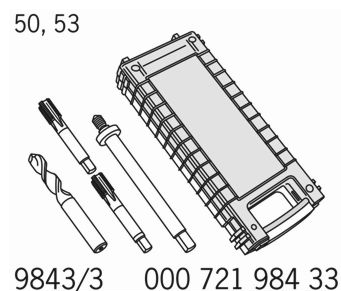

| Thread repair set | Special tool | > 9843/3 | |

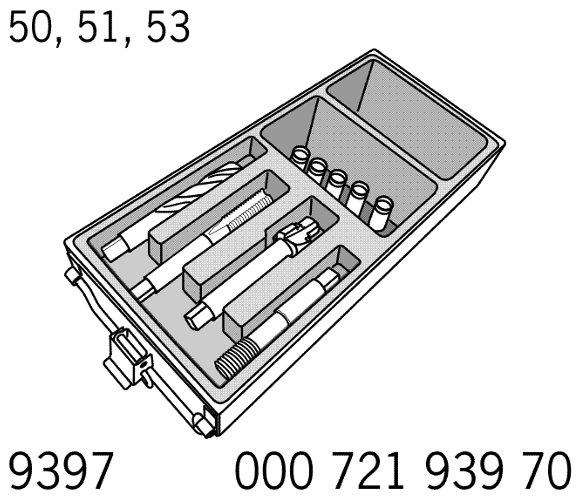

| Time-Sert thread repair set | Special tool | > 9397 |
TECHNICAL VALUES SPECIFICATION
| Location | Description | Type | Basic value | Tolerance 1 | Tolerance 2 |
|---|---|---|---|---|---|
| Thread 1 | Dimension X | Depth | 2.5 mm | ||
| Thread 1 | Dimension Y | Length | 20 mm | ||
| Thread 1 | Dimension X | Depth | 5 mm | ||
| Thread 1 | Dimension Y | Length | 22 mm | ||
| Thread 2 | Dimension X | Depth | 0 mm | ||
| Thread 2 | Dimension Y | Length | 12 mm | ||
| Thread 1 | Dimension X | Depth | 1.5 mm | ||
| Thread 1 | Dimension Y | Length | 15 mm | ||
| Thread 2 | Dimension X | Depth | 0 mm | ||
| Thread 2 | Dimension Y | Length | 12 mm | ||
| Thread 1 | Dimension X | Depth | 5 mm | ||
| Thread 1 | Dimension Y | Length | 22 mm | ||
| Thread 1 | Dimension X | Depth | 1 mm | ||
| Thread 1 | Dimension Y | Length | 20 mm | ||
| Thread 1 | Dimension X | Depth | 5 mm | ||
| Thread 1 | Dimension Y | Length | 20 mm | ||
| Thread 1 | Dimension X | Depth | 4.5 mm | ||
| Thread 1 | Dimension Y | Length | 20 mm | ||
| Thread 2 | Dimension X | Depth | 2.4 mm | ||
| Thread 2 | Dimension Y | Length | 20 mm | ||
| Thread 3 | Dimension X | Depth | 5 mm | ||
| Thread 3 | Dimension Y | Length | 22 mm | ||
| Thread 4 | Dimension X | Depth | 0 mm | ||
| Thread 4 | Dimension Y | Length | 20 mm | ||
| Thread 5 | Dimension X | Depth | 3 mm | ||
| Thread 5 | Dimension Y | Length | 15 mm | ||
| Thread 6 | Dimension X | Depth | 0 mm | ||
| Thread 6 | Dimension Y | Length | 12 mm | ||
| Thread 1 | Dimension X | Depth | 0 mm | ||
| Thread 1 | Dimension Y | Length | 15 mm | ||
| Thread 2 | Dimension X | Depth | 0 mm | ||
| Thread 2 | Dimension Y | Length | 12 mm |
