Exploded View
WARNING: This page is about a different variant/trim than selected.
|

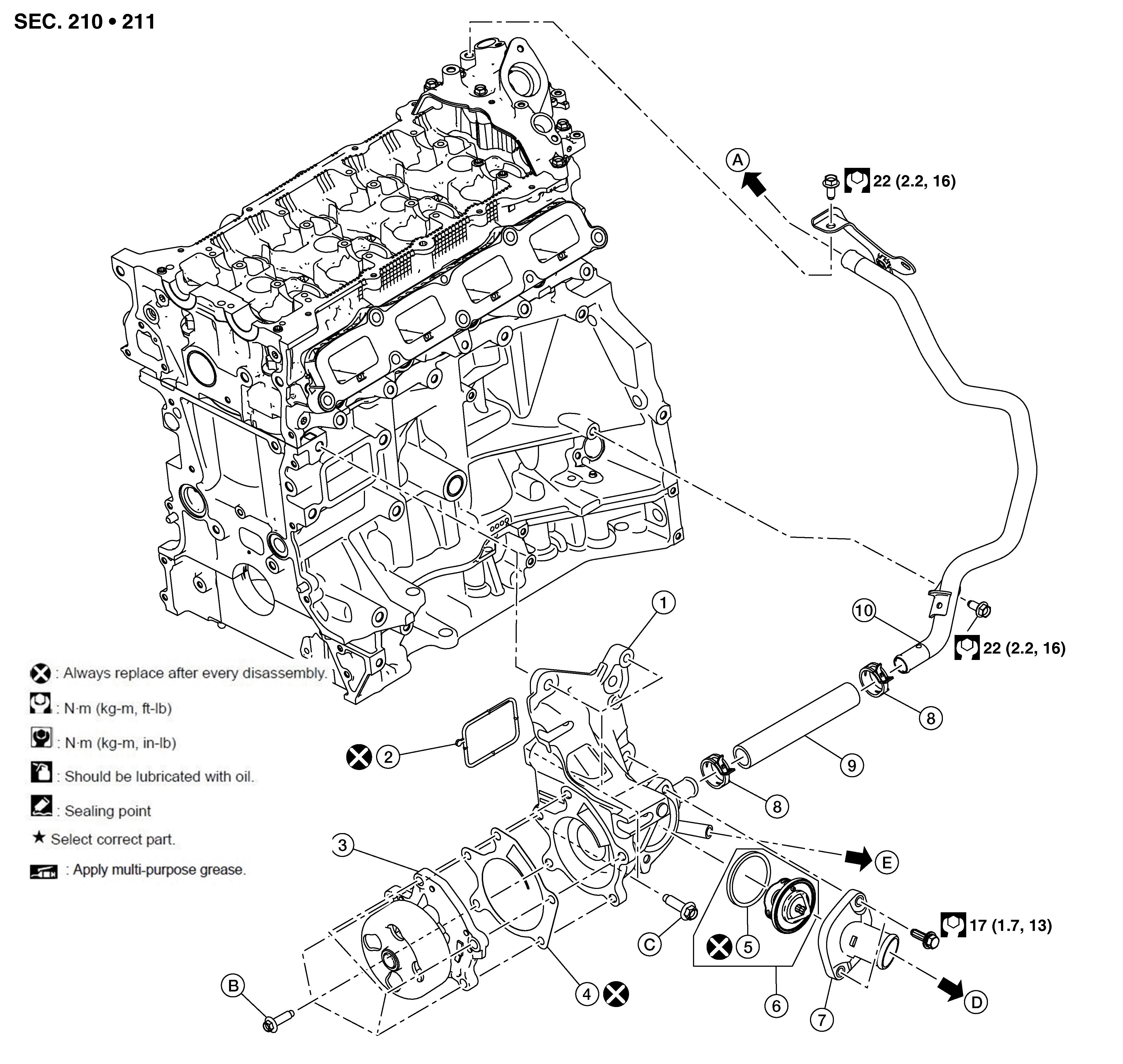

1. |
Water pump housing |
2. |
Water pump housing gasket |
3. |
Water pump |
|
4. |
Water pump gasket |
5. |
O-ring |
6. |
Thermostat |
|
7. |
Water inlet |
8. |
Clamp |
9. |
Water hose |
|
10. |
Water inlet pipe |
A. |
To EGR cooler. Refer to EGR SYSTEM : Exploded View . |
B. |
Refer to Removal and Installation . |
|
C. |
Refer to Removal and Installation . |
D. |
To radiator hose (lower). Refer to Exploded View . |
E. |
To CVT water hose A. Refer to WATER HOSE : Exploded View . |
