52 17 020 Removing and installing/replacing seat frame on left or right front seat (comfort)
WARNING: This page is about a different car, the 2005 BMW 745i, 2004 BMW 745i, 2003 BMW 745i, and 2002 BMW 745i. However, it is still accessible from the selected car via links, so may be relevant.
Necessary preliminary tasks:
- Remove front seat, refer to 52 17 000 REMOVING AND INSTALLING LEFT OR RIGHT FRONT SEAT (COMFORT)
- Remove both rear panels on front seat backrest, refer to 52 17 205 REMOVING AND INSTALLING/REPLACING BOTH REAR PANELS ON LEFT OR RIGHT FRONT SEAT BACKREST (COMFORT)
- Remove outer cover, refer to 52 14 040 REMOVING AND INSTALLING/REPLACING OUTER COVER ON FRONT LEFT OR RIGHT SEAT (NORMAL/ELECTRIC)
E60 only: Remove actuating unit
- Remove inner cover on front seat, refer to 52 17 041 REMOVING AND INSTALLING/REPLACING INNER COVER ON LEFT OR RIGHT FRONT SEAT (COMFORT)
- Remove adjustment unit for thigh support, refer to 52 17 023 REMOVING AND INSTALLING/REPLACING ADJUSTING UNIT FOR THIGH SUPPORT ON LEFT OR RIGHT FRONT SEAT
- Remove backrest frame on front seat, refer to 52 17 030 REMOVING AND INSTALLING/REPLACING BACKREST FRAME ON LEFT OR RIGHT FRONT SEAT (COMFORT)
- If necessary, remove drive unit for active seat, refer to 52 14 023 REMOVING AND INSTALLING / REPLACING DRIVE FOR LEFT OR RIGHT ACTIVE SEAT

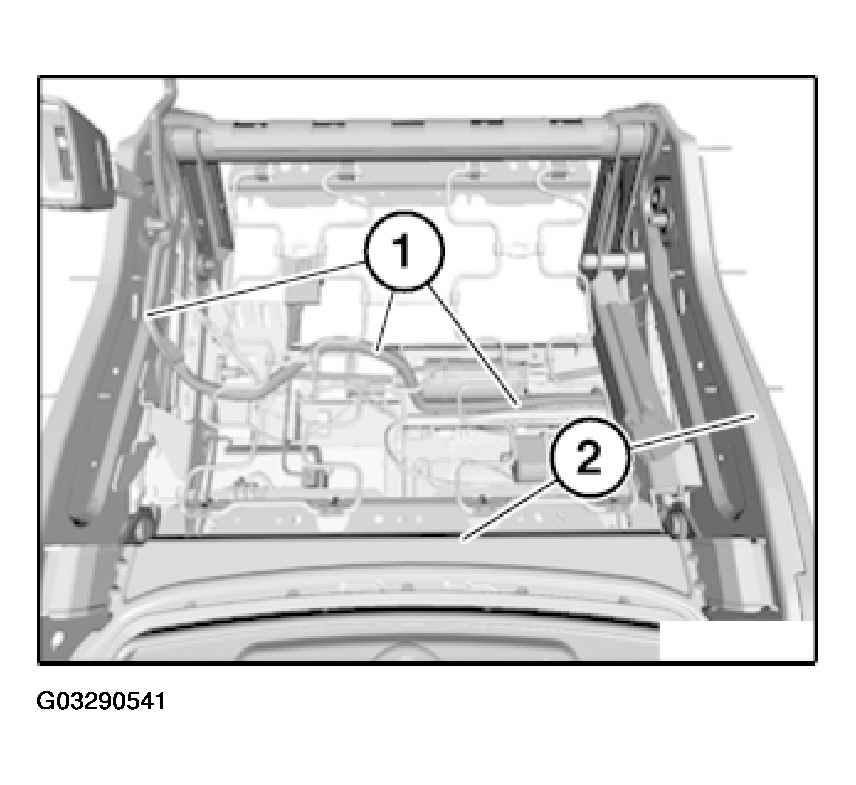

Remove wiring harness (1) from seat frame (2).

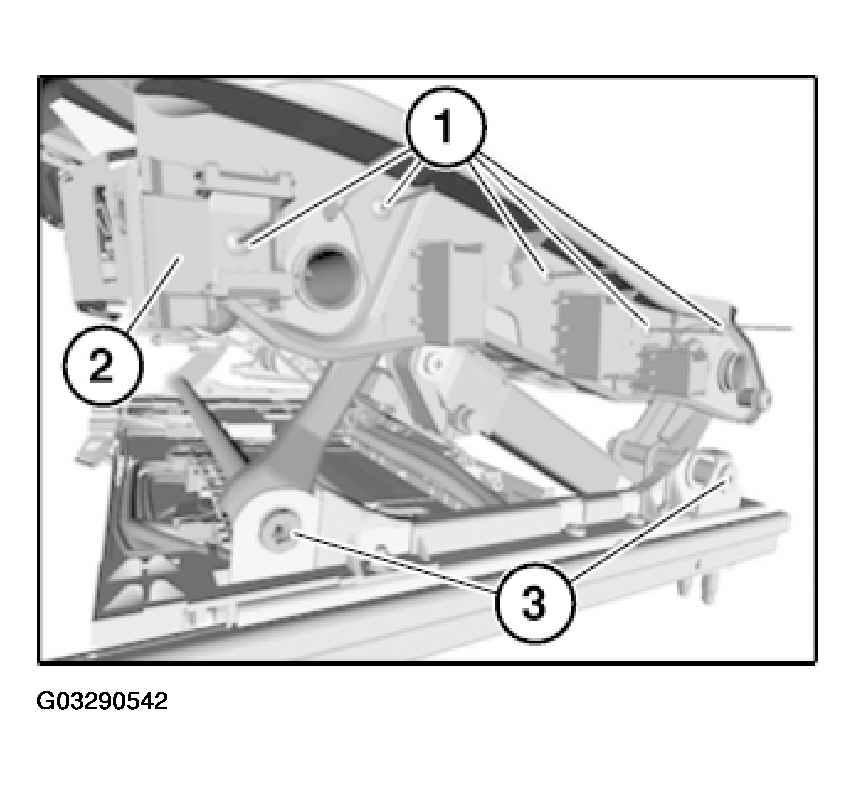

Release rivets (1) on left and right, remove fastening strips (2) on left and right.
Release screws (3).
Tightening torque: 52 10 6AZ. Refer to SEATS - TIGHTENING TORQUES .
Remove seat frame.
The new seat frame part contains all the drives.
