Remove/Install Center Cover On Instrument Panel - Ar68.10-D-0001TS
Model 907
Shown on model 907 with code EE1 (230 V socket) and with code V85 (Smoker Package)
Shown on model 907 with code EE1 (230 V socket) and with code V85 (Smoker Package)
| Notes on carrying out repair work in the vehicle interior | AH68.00-N-0001-01S | ||
| Remove/install | |||
| 1 | Detach ground line of on-board electrical system battery. | Model 907 with code EE1 (230 V socket) Model 907.1/6/7 with code EE3 (115 V socket) |
|
| AR54.10-D-0029TS | |||
| 2 | Remove operating unit for climate control. | AR83.40-D-6348TS | |
| 3 | Remove lower center stowage compartment a instrument panel. | AR68.10-D-1513TS | |
| 4 | Release lower trim for instrument panel on driver's side in area of trim (1). | AR68.10-D-1501TS | |
| 5.1 | Remove stowage compartment in instrument panel lower section on front passenger side. | Model 907 with code FJ4 (Stowage compartment under cockpit) |
|
| AR68.10-D-1610TS | |||
| 5.2 | Remove lower trim for instrument panel on front passenger side. | Model 907 except code FJ4 (Stowage compartment under cockpit) |
|
| AR68.10-D-1502TSF | |||
| 6 | Remove lower trim for center instrument panel. | Model 907 | AR68.10-D-1498TSR |

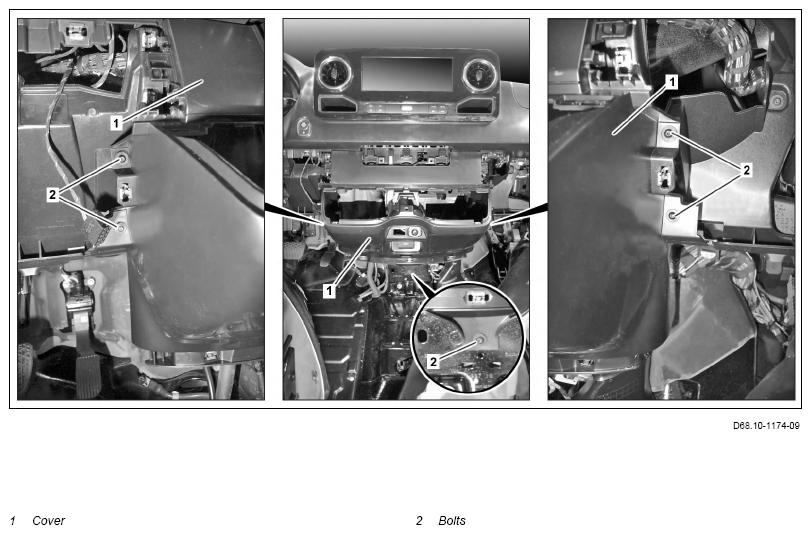

| 7 | Unscrew bolts (2). | ||
| 8 | Unclip trim (1) in upper area. | Fig 1 | |

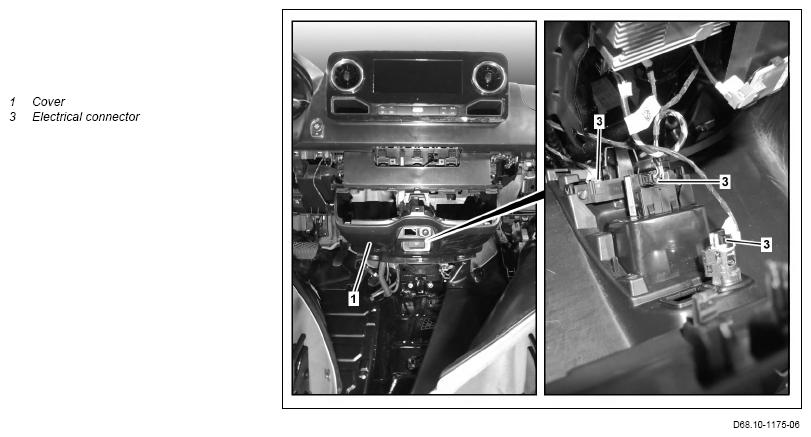

| 9 | Remove trim (1) until electrical connectors (3) are accessible. | ||
| 10 | Disconnect electrical connectors (3) and remove trim (1). | ||
| 11 | Install in the reverse order. | ||
| Check | |||
| 12 | Perform function test of all components installed in trim (1). |
