Remove/Install Bed Extension - AR91.75-S-0010EE
Model 447.7
with code ZH6 (Marco Polo ACTIVITY)
Model 447.8
with code V9B (FUN 2 package: Sleeper)
except code ZK7 (Equipment line MARCO POLO)
| Notice | Notes on carrying out repair work in the vehicle interior | AH68.00-D-0001-01KOS | |
| Remove/install | |||

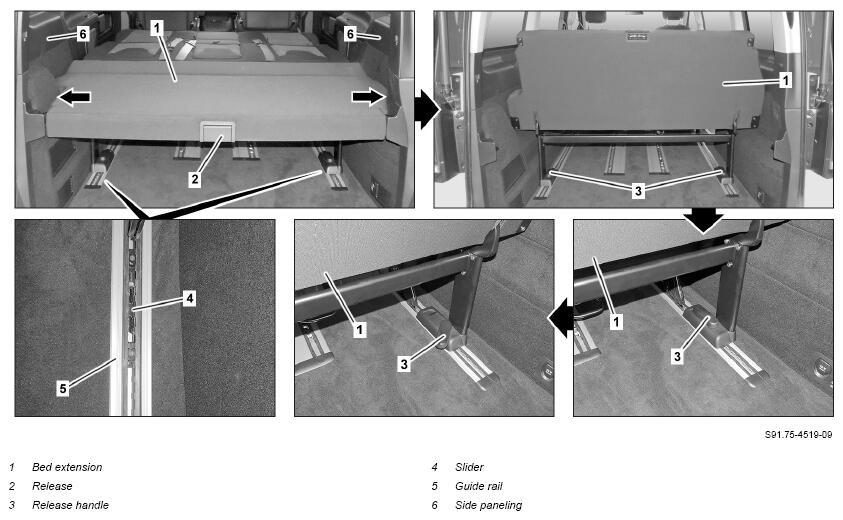

| 1 | Actuate release (2) and fold up bed extension (1) | These gap dimensions (arrows) cannot be adjusted. |
|
| 2 | Operate both release handles (3), as shown | ||
| 3 | Lift bed extension (1) upwards and out of sliders (4) on guide rails (5) | Do not set down bed extension (1) on guide rails (5). Otherwise they may be damaged. |
|
| 4 | Replace left or right release handle (3) | When the left or right release handle (3) is damaged. | AR91.75-S-9873E |
| 5 | Install in the reverse order |
