Align Side Window In Cutout Of Body - AR67.30-S-4050-04E
Model 447
Model 448
ADJUST GAP DIMENSIONS
| Number | Designation | Model 447, 448 except code W64, W65, W68 | Model 447, 448 with code W64, W65, W68 | |||
|---|---|---|---|---|---|---|
| BE60.00-Z-1006-01KOJ | Adjust gap dimensions | Sliding door to roof frame | Dimension "FA" | mm | 4, 5 (±1, 4) | 4, 5 (±1, 4) |
| Sliding door to sidewall | Dimension "FB" | mm | 4 (+1, 2/-0, 8) | 4 (+1, 2/-0, 8) | ||
| Glass pane in sliding door, all-round | Dimension "FC" | mm | 3 | 3 | ||
| For picture, see | AR60.00-S-0700-01E | AR60.00-S-0700-01E | ||||
ADJUST GAP DIMENSIONS
| Number | Designation | Model 447, 448 except code W64, W65, W68 | Model 447, 448 with code W64, W65, W68 | |||
|---|---|---|---|---|---|---|
| BE60.00-Z-1007-01KOJ | Adjust gap dimensions | Sidewall to liftgate | Dimension "GA" | mm | - | 4, 5 (+1, 5/-0, 2) |
| Sidewall to cover on guide rail of sliding door | Dimension "GB" | mm | 1, 5 (±0, 8) | 1, 5 (±0, 8) | ||
| Side wall to fuel filler flap | Dimension "GC" | mm | 4, 5 (±1) | 4, 5 (±1) | ||
| Glass pane in sidewall at front, all-round | Dimension "GD" | mm | 3 | 3 | ||
| Side wall to tail lamp | Dimension "GE" | mm | 1, 2 (±0, 5) | 1, 2 (±0, 5) | ||
| Glass pane in sidewall at rear, all-round | Dimension "GF" | mm | 3 | 3 | ||
| For picture, see | AR60.00-S-0700-01E | AR60.00-S-0700-01E | ||||

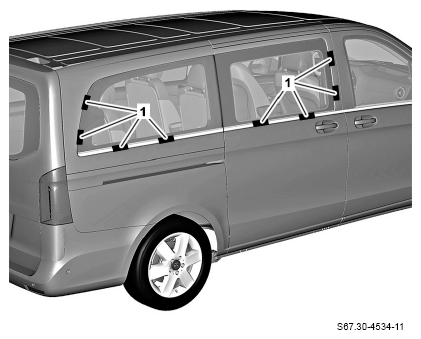

- Press side window against spacers (1).
Side window must be make contact to the spacers (1) all the way around.
- Adjust side window with
feeler gauge.
