Remove/Install Center Console - AR68.20-S-2000EA
Model 447
With Code FG0 (Deluxe center console with roller shutter door)
Except Code F1O (Center console with stowage compartment and cup holder med. version)
Except Code FF1 (Centre console with stowage compartment)
Except Code FF2 (Centre console with 1-DIN aperture)
Except Code FG6 (Center console with cooling compartment)
Model 448
With Code FG0 (Deluxe center console with roller shutter door)
Except Code FF1 (Centre console with stowage compartment)
Except Code FG6 (Center console with cooling compartment)
Shown On model 447.8 With Code ZK7 (MARCO POLO equipment line)
Shown On model 447.8 With Code ZK7 (MARCO POLO equipment line)
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Notice | Notes on carrying out repair work in the vehicle interior | AH68.00-D-0001-01KOS | |
| Remove/install | |||
| 1 | Switch off ignition and store transmitter key outside of transmission range (at least 2 m). | ||

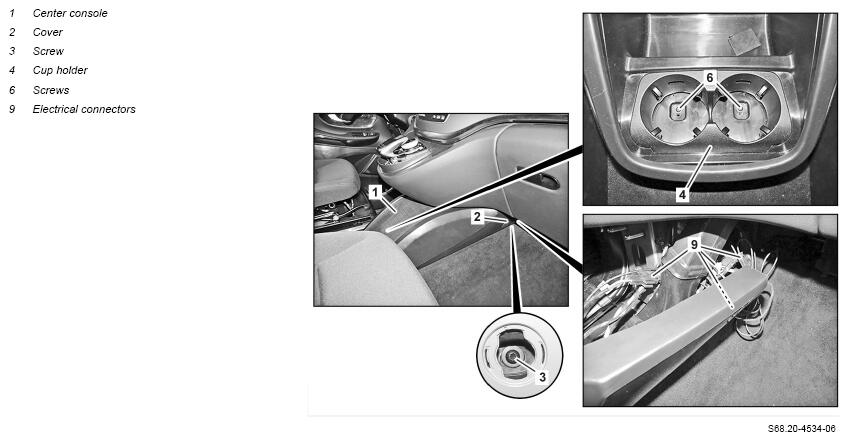

| 2 | Remove left and right cover (2) on center console (1). | Fig 1 | |
| 3 | Remove screws (3). | ||
| 4 | Open retractable cover of center console (1). | ||
| 5 | Remove cup holder (4). | ||
| 6 | Remove insert (5). | ||
| 7 | Remove screws (6). | ||

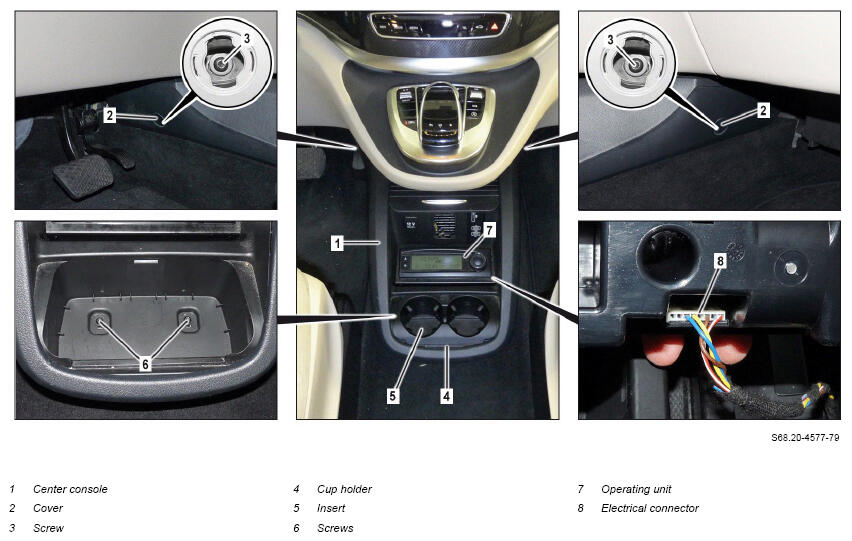

| 8 | Unclip operating unit (7) and pull backwards until electrical connector (8) is accessible. | Model 447 with code ZK7 (MARCO POLO equipment line) |
Fig 1 |
| 9 | Disconnect electrical connector (8) and remove operating unit (7). | Model 447 with code ZK7 (MARCO POLO equipment line) | |
| 10 | Slide center console (1) backward until electrical connectors (9) can be accessed. | ||
| 11 | Disconnect electrical connectors (9). | ||
| 12 | Remove center console (1) from vehicle. | ||

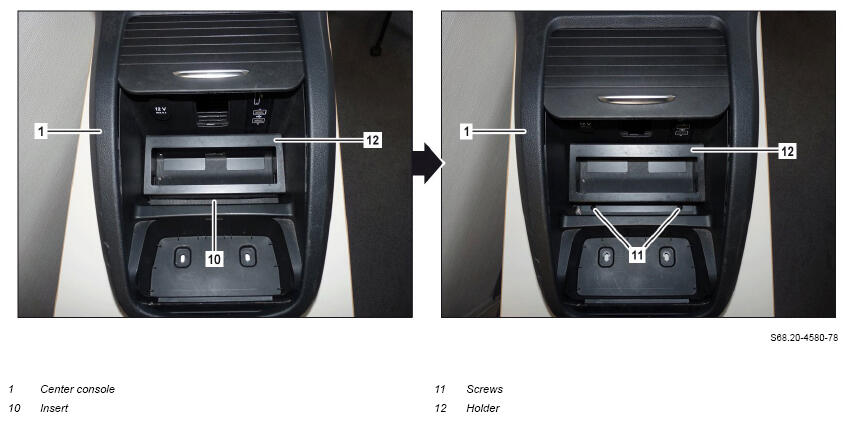

| 13 | Remove insert (10). | Model 447 with code ZK7 (MARCO POLO equipment line) When replacing center console (1). |
|
| 14 | Remove screws (11) and remove holder (12). | Model 447 with code ZK7 (MARCO POLO equipment line) When replacing center console (1). |
|
| 15 | Drill bores in center console (1). | When replacing center console (1). Model 447 with code ZK7 (MARCO POLO equipment line) |
AR68.20-S-2000-06E |
| 16 | Install in the reverse order. | ||
| Check | |||
| 17 | Perform function test of electrical consumers in center console (1). |
