Remove/Install Driver Assistance Systems Switch Group - AR54.25-S-0004E
Model 447, 448
Except Code XM7 (MOPF II)
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Notice | Notes on carrying out repair work in the vehicle interior | AH68.00-D-0001-01KOS | |
| Remove/install | |||
| 1 | Remove rotary light switch | AR54.25-S-3250E | |

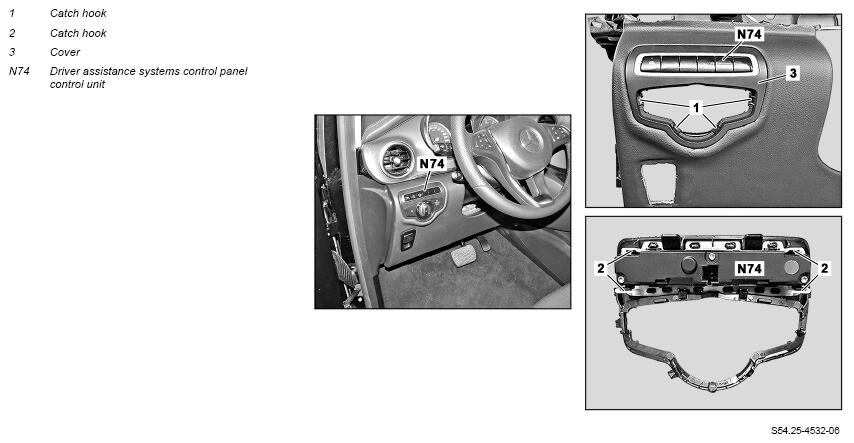

| 2 | Release catch hook (1) and remove cover (3) far enough from instrument panel until the electrical connector on the driver assistance system control panel control unit (N74) is accessible | ||
| 3 | Disconnect electrical connector from driver assistance system control panel control unit (N74) and remove cover (3) with driver assistance system control panel control unit (N74) | ||
| 4 | Release catch hook (2) and remove driver assistance system control panel control unit (N74) from cover (3) | ||
| 5 | Install in the reverse order | ||
| Check | |||
| 6 | Perform function test of driver assistance system control panel control unit (N74) |
