Remove/Install Armrest Lid On Center Console - AR68.20-P-2370FRX
Model 290

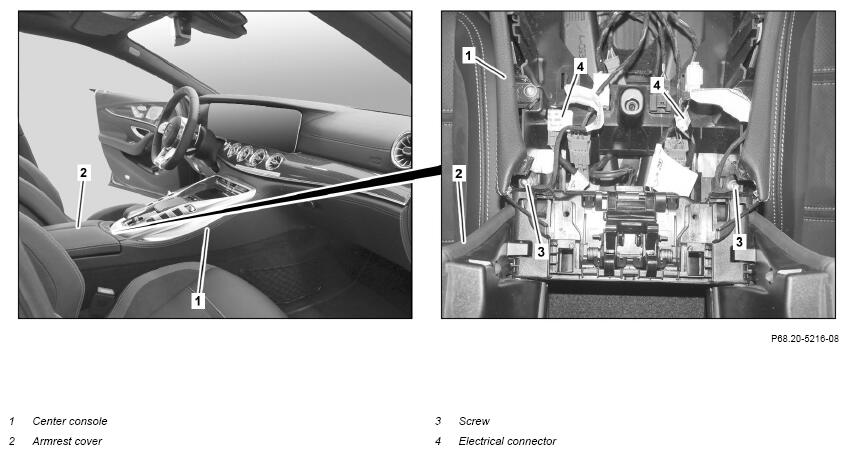

Shown with code 906 (front armrest heating)
| Remove/install | |||
| 1 | Remove cover on center console (1). | AR68.20-P-2350FRX | |
| 2 | Open armrest cover (2). | ||
| 3 | Remove center console cover (1) at rear. | Model 290 with code 224 (Rear individual seat design) |
AR68.20-P-2358FRX |
| Model 290 except code 224 (Rear individual seat design) |
AR68.20-P-2358FR | ||
| 4 | Disconnect light-emitting diode from fiber-optic cable at armrest cover (2). | Model 290 with code 891 (Premium ambiance illumination) |
|
| 5 | Disconnect electrical connections (4). | Model 290 with code 906 (Front armrest heater) |
|
| 6 | Remove screw/bolts (3). | ||
| 7 | Guide armrest cover (2) forwards in upward direction and remove at rear from guide of center console (1) towards the front. | Carefully remove cover of armrest (2) forwards in upward direction, center console (1) or armrest cover (2) can otherwise be damaged. |
|
| 8 | Install in the reverse order. |
