Remove/Install Load Compartment Floor Support - AR68.80-P-0011FRX
Model 290

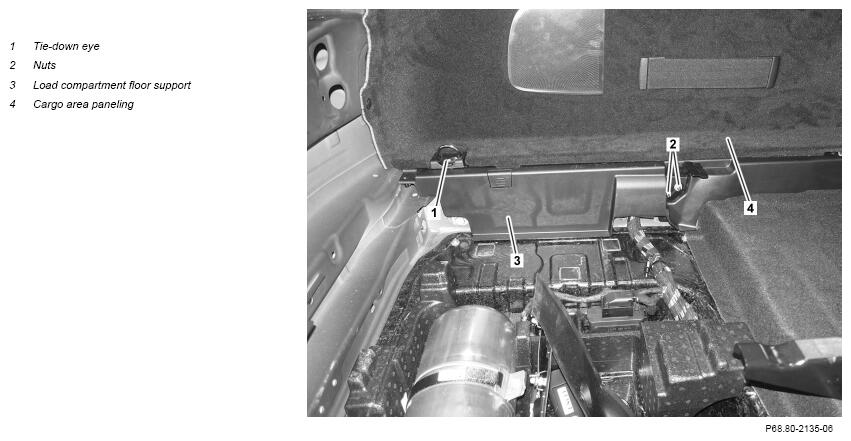

Shown on left side of vehicle with code 489 (AIR BODY CONTROL)
| Risk of injury caused by fingers being jammed or pinched when removing, installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | No parts of the body or limbs should be within the operating area when the components are moving. | AS00.00-Z-0011-01A | |
| Notes on HANDS-FREE ACCESS | AH80.61-P-0001-01A | ||
| Remove/install | |||
| 1 | Remove load compartment floor front section. | AR68.80-P-0010FRX | |
| 2 | Remove tie-down eye (1). | *BA68.50-P-1001-03J | |
| 3 | Unscrew nuts (2). | ||
| 4 | Move load compartment floor support (3) out of load compartment trim (4) and remove. | ||
| 5 | Remove bracket from load compartment floor support (3). | When replacing load compartment floor support (3). | |
| 6 | Install in the reverse order. |
CARGO RETAINERS
| Number | Designation | Model 290 | |
|---|---|---|---|
| BA68.50-P-1001-03J | Bolt, cargo retainers/tie-down eye to body | Nm | 30 |
