Remove/Install Left/Right Rear Window Antenna Amplifier - AR82.62-P-8382LWS
Model 205.2, 253

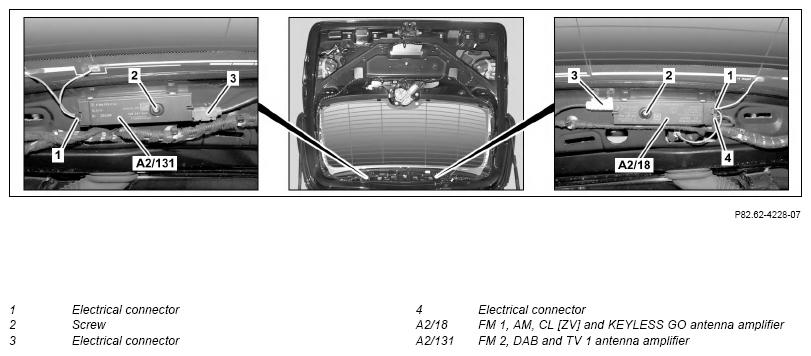

Fig 1: Left/Right Rear Window Antenna Amplifier Components Location - Model 253 (Shown On Model 205.2)
Shown on MODEL 205.2
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Remove upper liftgate paneling | Model 205.2 | AR72.20-P-6631LWS |
| Model 253 | AR72.20-P-6631LWG | ||
| 2 | Disconnect respective electrical connection (1) | ||
| 3 | Disconnect electrical connection (4) | When removing FM 1, AM, CL [ZV] and KEYLESS-GO antenna amplifier (A2/18). | |
| 4 | Remove respective screw/bolt (2) | ||
| 5 | Disconnect each electrical connector (3) and remove FM 1, AM, CL [ZV] and KEYLESS-GO antenna amplifier (A2/18) and FM 2, DAB and TV 1 antenna amplifier (A2/131) | ||
| 6 | Install in the reverse order |
