Remove/Install Rear Axle Shaft - AR35.30-P-0620GW
MODEL 463 as of model year 2013/facelift 2012

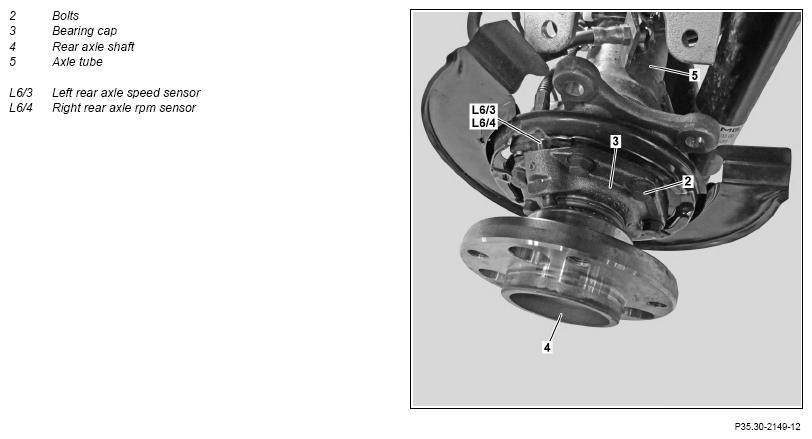

Fig 1: Rear Axle Shaft Components Location - Model 463 As Of Model Year 2013 Without Drum Brakes On The Rear Axle
| Removing | |||
| 1 | Remove parking brake shoes | AR42.20-P-0530GW | |
| 2 | Pull left rear-axle RPM sensor (L6/3) or right rear-axle RPM sensor (L6/4) out of bearing cap (3) | ||
| 3 | Undo screws (2) for fastening the bearing cap (3) on the axle tube (5) | ||
| 4 | Unhook hand brake cable | ||
| 5 | Pull out rear axle shaft (4). | ||
| Checking | |||
| 6 | Check rear axle shaft (4) for signs of damage. | ||
| ↓ | |||
| Disassemble and assemble rear axle shaft (4). | AR35.30-P-7351GW | ||
| Install | |||
| 7 | Replace seal between axle tube and brake carrier plate | ||
| 8 | Slide O-ring onto protective ring | ||
| 9 | Install rear axle shaft (4). | ||
| 10 | Attach hand brake cable. | ||
| 11 | Turn in screws (2) for fastening the bearing cap (3) to the axle tube (5) | ||
| *BA35.30-P-1001-01C | |||
| 12 | Insert left rear-axle RPM sensor (L6/3) or right rear-axle RPM sensor (L6/4) into bearing cap (3) | ||
| 13 | Measure distance between ABS measuring ring and left rear axle RPM sensor (L6/3) or right rear axle RPM sensor (L6/4) and adjust by moving left rear axle RPM sensor (L6/3) or right rear axle RPM sensor (L6/4) in bearing cap (3) | ||
| Set value between RPM sensor and measuring ring | *BE42.30-P-1001-01A | ||
| 14 | Install brake shows on parking brake | AR42.20-P-0530GW |
TEST VALUE FOR REAR AXLE RPM SENSOR
| Number | Designation | Model 463.202/222/236/237/243/244/245/246/247/248/249/250/254/270/271/272/273/303/306/309/322/323/332/333/336/340/341/346 | |
|---|---|---|---|
| BE42.30-P-1001-01A | Set value between RPM sensor and measuring ring | mm | 0.7 (±0.05) |
REAR AXLE SHAFT
| Number | Designation | Model 461, 463 with disk brake | |
|---|---|---|---|
| BA35.30-P-1001-01C | Bolt securing bearing cap to axle tube | Nm | 85 |
