Remove/Install Front Fenders - AR88.10-P-1000GW
Model 463
as of model year 2013 up to model year 2019

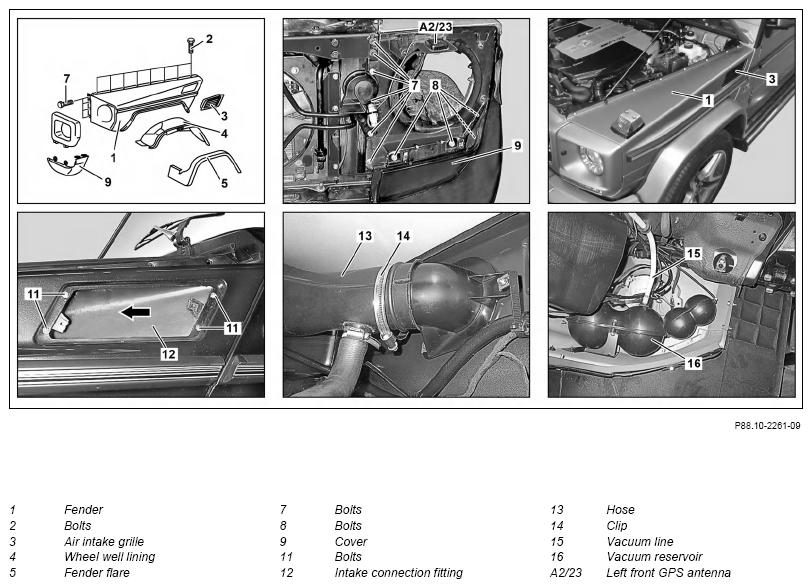

Fig 1: Front Fender Components Location - Model 463 As Of Model Year 2013 Up To Model Year 2019 (Shown On Left)
Shown on left
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Notes on self-locking nuts and bolts | AH00.00-N-0001-01A | ||
| Remove/install | |||
| 1 | Open engine hood and raise to vertical position | AR88.40-P-1000GG | |
| 2 | Remove radiator grille | AR88.00-P-2115GW | |
| 3 | Remove lamp unit | Model 463 (except 463.242) as of model year 2013 up to model year 2019 |
AR82.10-P-4730GW |
| 4 | Remove wheel well lining (4) | ||
| 5 | Remove vacuum line (15) from vacuum reservoir (16) | ||
| 6 | Remove fender flare (5) | ||
| 7 | Unscrew bolts (8) and remove cover (9) | ||
| 8 | Remove air intake grill (3) from fender (1) | ||
| 9 | Unscrew bolts (11) and push intake connections (12) back in direction of arrow | ||
| 10 | Loosen clamp (14) and remove hose (13) from fitting | ||
| 11 | Remove turn signal lamp | AR82.10-P-4725GW | |
| 12 | Remove left front GPS antenna (A2/23) together with bracket | When removing left fender (1). | |
| 13 | Remove screws (2) | ||
| 14 | Secure engine hood against falling down | ||
| 15 | Remove telescopic shock absorber for engine hood with bracket on fender | When removing left fender (1). | |
| 16 | Remove screws (7) | ||
| 17 | Pull fender (1) toward front to side and remove | ||
| 18 | Install in the reverse order |
