Remove/Install Engine Hood Catch - AR88.40-P-3200GWA
Model 463
as of model year 2016 up to model year 2019

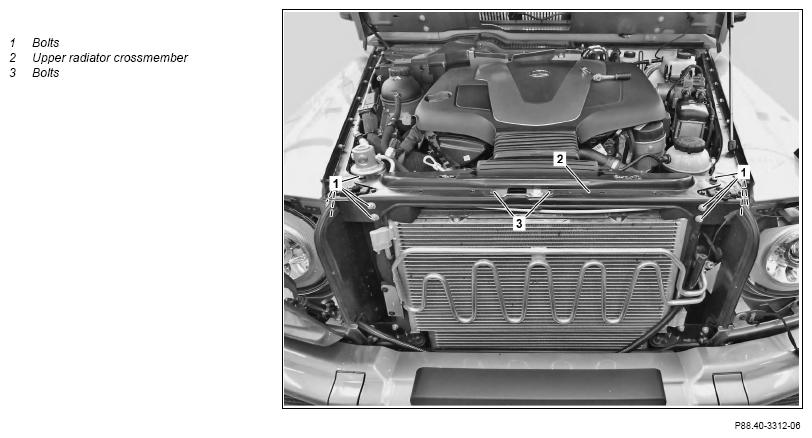

Fig 1: Engine Hood Catch Components Location - Model 463 As Of Model Year 2016 Up To Model Year 2019
| Notes on self-locking nuts and bolts | AH00.00-N-0001-01A | ||
| Remove/install | |||
| 1 | Remove radiator grille | AR88.00-P-2115GW | |
| 2 | Unscrew bolts (1) from upper radiator crossmember (2) | *BA83.30-P-1014-01C | |
| 3 | Remove upper radiator cross member (2) | ||

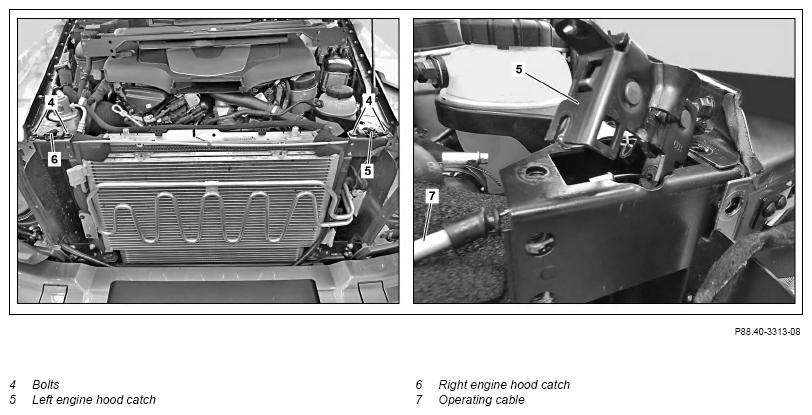

| 4 | Mark installation position of left engine hood catch (5) or right engine hood catch (6) | ||
| 5 | Unscrew bolts (4) from left engine hood lock (5) or right engine hood lock (6) | *BA88.40-P-1004-01D | |
| 6 | Unhook operating cable (7) from left engine hood lock (5) or right engine hood lock (6) | ||
| 7 | Remove left engine hood lock (5) or right engine hood lock (6) | ||
| 8 | Install in the reverse order |
AIR CONDITIONING
| Number | Designation | Model 463 up to model year 2019 | |
|---|---|---|---|
| BA83.30-P-1014-01C | Bolt, radiator crossmember to front end | Nm | 19 |
ENGINE HOOD
| Number | Designation | Model 461 Model 463 up to model year 2019 |
|
|---|---|---|---|
| BA88.40-P-1004-01D | Bolt on engine hood catch | Nm | 8 |
