Remove/Install DC/AC Converter Control Unit - AR54.21-P-1600LWO
Model 238.3
With Code U67 (230V socket in interior compartment)
Model 238.3
With Code U80 (115V socket)
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Detach ground line of on-board electrical system battery | AR54.10-P-0003LWO | |
| 2.1 | Remove sound system control unit | Model 238.3 with code 810 (Sound system) with code U67 (230V socket in interior compartment) Model 238.3 with code 810 (Sound system) with code U80 (115V socket) Model 238.3 with code 811 (Advanced sound system) with code U67 (230V socket in interior compartment) Model 238.3 with code 811 (Advanced sound system) with code U80 (115V socket) |
AR82.62-P-7724LWO |
| 2.2 | Remove luggage compartment lining on right | Model 238.3 with code U67 (230V socket in interior compartment) except code 810 (Sound system) except code 811 (Advanced sound system) Model 238.3 with code U80 (115V socket) except code 810 (Sound system) except code 811 (Advanced sound system) |
AR68.30-P-4600LWO |

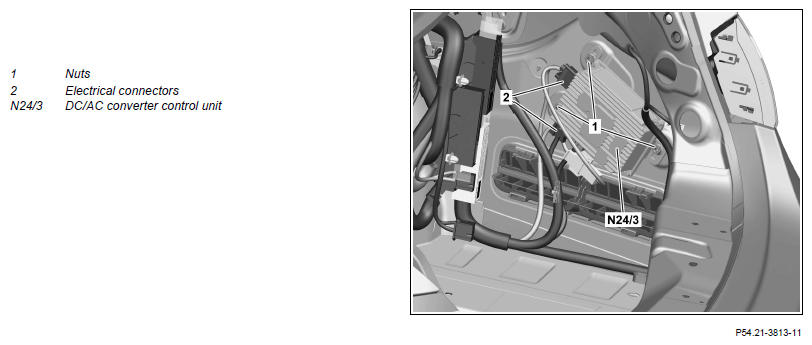

| 3 | Separate electrical connectors (2) | ||
| 4 | Unscrew nuts (1) and remove DC/AC converter control unit (N24/3) | ||
| 5 | Install in the reverse order |
