Remove/Install Mirror Triangle Cover On Front Door - AR72.10-P-3001LW
Model 205.0/1/2
Model 213
Model 253, 293
Shown on model 213 with Code 810 (Sound system) on left side of vehicle

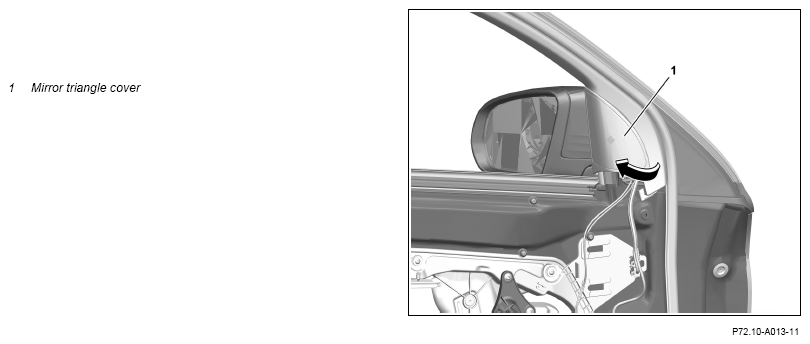

Fig 1: Mirror Triangle Cover On Front Door Components Location - Model 213 With Code 810 On Left Side Of Vehicle
| Remove/install | |||
| 1 | Remove door lining. | Model 205.0/1/2, 213, 253 | AR72.10-P-1000LW |
| 2 | Unclip mirror triangle cover (1) (arrow) and remove. | ||
| 3 | Disconnect electrical connector from the tweeter. | Model 205.0/1/2, 253, 293 with Code 810 (Sound system) Model 205.0/1/2, 253, 293 with Code 853 ("Midline" sound system) Model 213 |
|
| 4 | Remove tweeter. | When installing new mirror triangle cover (1). | |
| Model 213 | AR82.62-P-7850LWE | ||
| Model 205.0/1/2, 253, 293 with Code 810 (Sound system) Model 205.0/1/2, 253, 293 with Code 853 ("Midline" sound system) | AR82.62-P-7850EQ | ||
| 5 | Install in the reverse order. |
