Remove/Install Side Paneling In Rear - AR68.30-P-4780FR
Model 257, 290
MODIFICATION NOTES
| 08.10.2019 | Document revised completely. |
Shown on model 257
| Remove | |||
| 1.1 | Remove seat backrest. | Model 257 except code 287 (Folding seat backrests in rear passenger compartment) Model 290 except code 224 (Rear individual seat design) except code 287 (Folding seat backrests in rear passenger compartment) |
AR91.12-P-1713FR |
| 1.2 | Remove seat side bolster. | Model 257, 290 with code 287 (Folding seat backrests in rear passenger compartment) Model 290 with code 224 (Rear individual seat design) |
|
| Model 290 with code 287 (Folding seat backrests in rear passenger compartment) |
AR91.12-P-1711FRX | ||
| Model 257 with code 287 (Folding seat backrests in rear passenger compartment) |
AR91.12-P-1711FR | ||

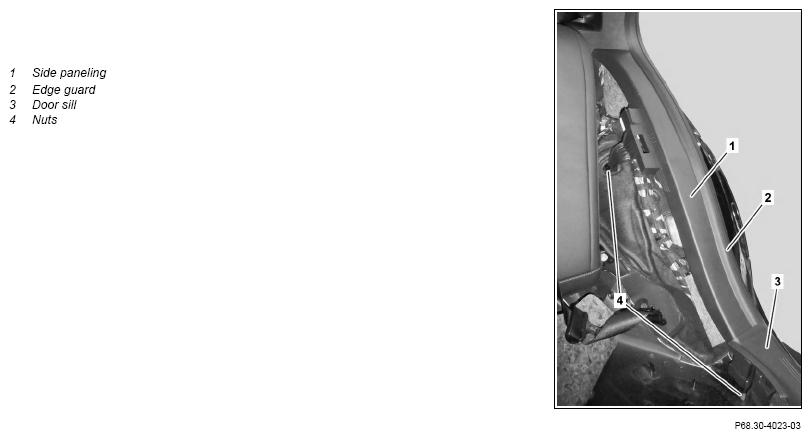

| 2 | Remove door sill (3). | Fig 1 | |
| 3 | Release edge guard (2) in the area of the side trim (1). | ||
| 4 | Remove nuts (4). | ||
| 5 | Unclip side trim (1) from the side wall. | Fig 1 | |
| 6 | Guide side trim (1) out of the C-pillar trim and remove. | ||
| Install | |||
| 7 | Install seat belt tongue bracket. | Model 290 with code 287 (Folding seat backrests in rear passenger compartment) |
AR68.30-P-4780-03FR |
| 8 | Insert side trim (1) into the C-pillar trim and install. | ||
| 9 | Clip side trim (1) into the side wall. | ||
| 10 | Attach nuts (4). | ||
| 11 | Install edge guard (2) in the area of the side trim (1). | ||
| 12 | Install door sill (3). | ||
| 13.1 | Install seat backrest. | Model 257 except code 287 (Folding seat backrests in rear passenger compartment) Model 290 except code 224 (Rear individual seat design) except code 287 (Folding seat backrests in rear passenger compartment) |
AR91.12-P-1713FR |
| 13.2 | Install seat side bolster. | Model 257, 290 with code 287 (Folding seat backrests in rear passenger compartment) |
|
| Model 290 with code 287 (Folding seat backrests in rear passenger compartment) |
AR91.12-P-1711FRX | ||
| Model 257 with code 287 (Folding seat backrests in rear passenger compartment) |
AR91.12-P-1711FR |
