Remove/Install Outer Trim On Seat Frame - AR91.10-P-1201CLA
Model 205.3/4
with code U22 (Lumbar support adjustment)
except code 409 (Left and right front multicontour seat)
except code 555 (AMG-Performance Seat)
except code P65 (Ergonomics package)
Model 238
with code U22 (Lumbar support adjustment)
except code 432 (Dynamic seats left and right)
except code P65 (Ergonomics package)
| Notice | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Notes on safety-relevant components | AH00.00-Z-0019-01A | ||
| Remove/install | |||
| 1 | Remove front seat. | Model 205.3 with code U22 (Lumbar support adjustment) except code 409 (Left and right front multicontour seat) except code 555 (AMG-Performance Seat) except code P65 (Ergonomics package) Model 238 with code U22 (Lumbar support adjustment) except code 432 (Dynamic seats left and right) except code P65 (Ergonomics package) |
AR91.10-P-1000LW |
| Model 205.4 with code U22 (Lumbar support adjustment) except code 409 (Left and right front multicontour seat) except code 555 (AMG-Performance Seat) except code P65 (Ergonomics package) |
AR91.10-P-1000LWR | ||
| 2 | Unclip trim (5) at top and remove downwards. | If installed. | |

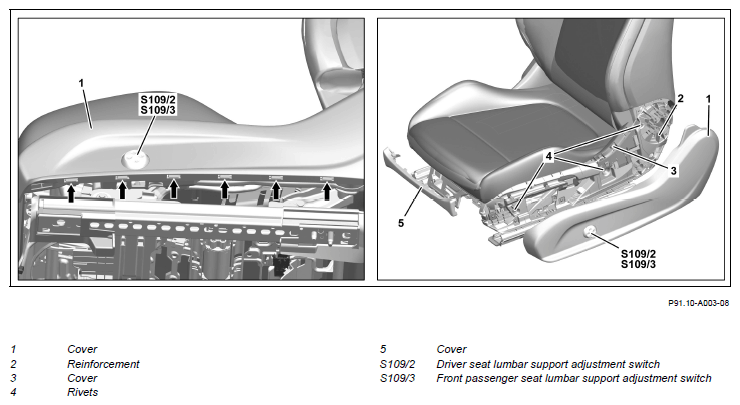

| Fig 1 | |||
| 3 | Push trim (1) downwards and unhook from catch hooks (arrows). | ||
| 4 | Detach trim (1) and place to one side with electrical line connected. | ||
| 5 | Disconnect electrical connector from lumbar support adjustment switch (S109/2, S109/3). | ||
| 6 | Unclip lumbar support adjustment switch (S109/2, S109/3). | When replacing trim (1). | |
| AR91.25-P-1436LWE | |||
| 7 | Remove cover (3). | ||
| 8 | Unhook electrical wiring harness from reinforcement (2) and place to one side. | ||
| 9 | Drill out rivets (4). | ||
| 10 | Release and remove reinforcement (2). | ||
| 11 | Install in the reverse order |
