Overview Of System Components For Supplemental Restraint System - GF91.60-P-9996RF
Model 205, 253

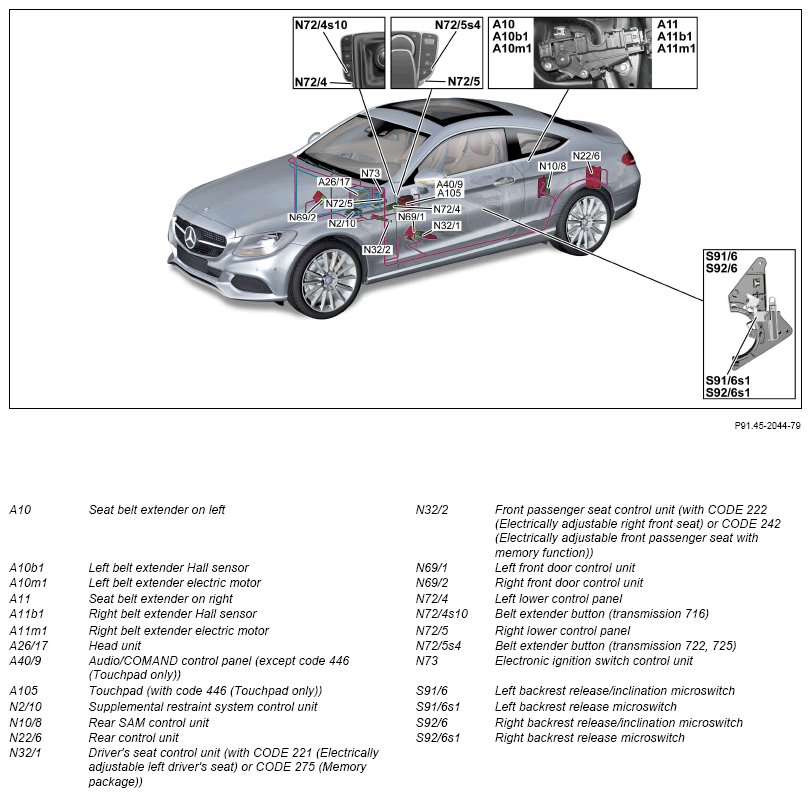

Seat belt extender (model 205.3 with code U02 (Seat belt extender, electric), model 205.4), shown on model 205.3

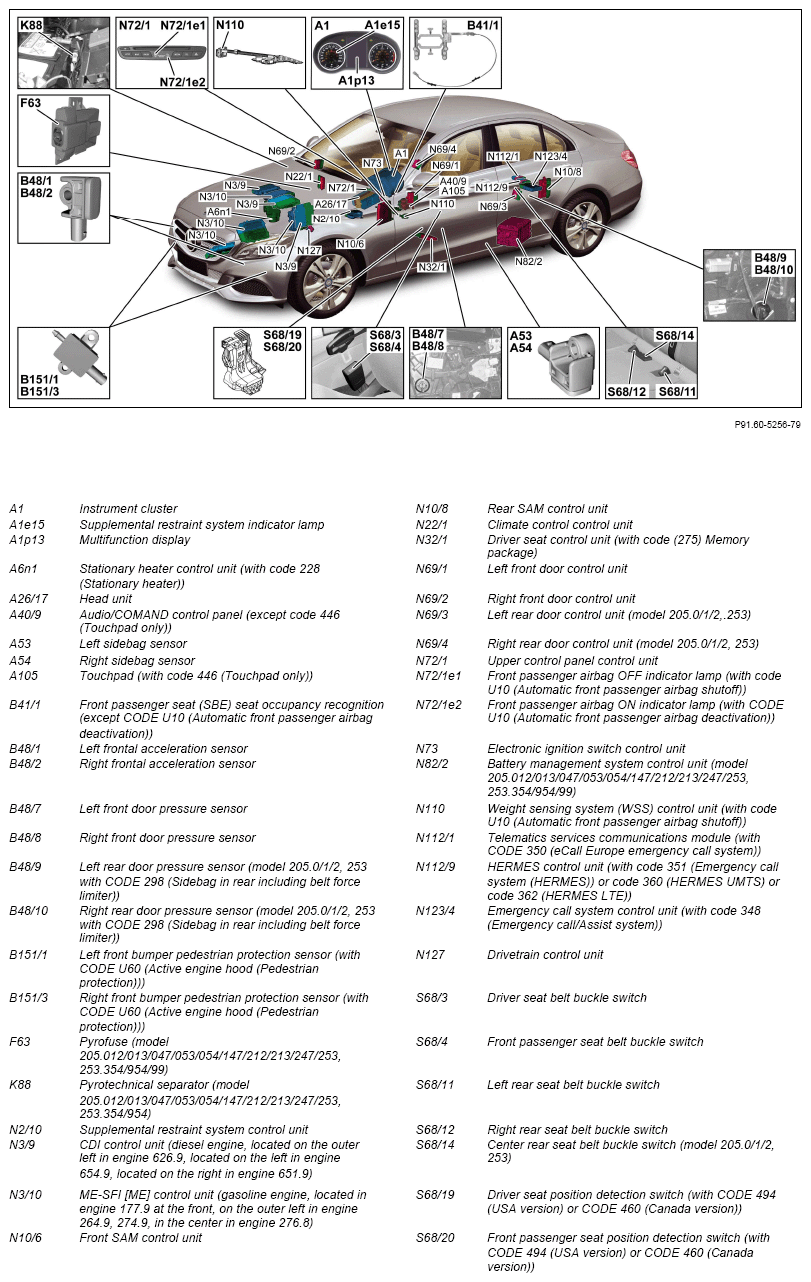

Supplemental Restraint System, shown on model 205.0 except code 464 (Digital instrument cluster full display)
Model 205, 253
with code 464 (Instrument cluster 12.3" diagonal) The indicator and warning lamps are shown as pictograms in the display.

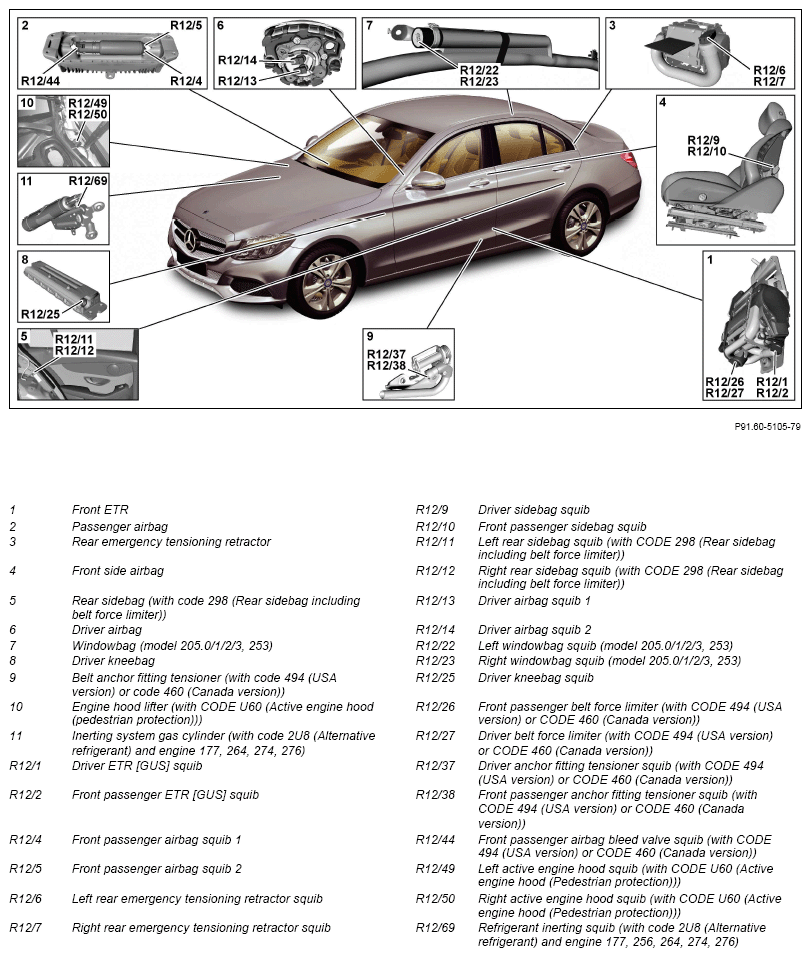

Restraint equipment, shown on model 205.0 up to model year 2019
The following components are not shown:
- Front passenger kneebag squib (R12/24) (model 205.3/4 with CODE 494 (USA version) or CODE 460 (Canada version))
- Left headbag squib (R12/39) (model 205.4)
Right headbag squib (R12/40) (model 205.4)
- Left roll bar squib (R12/61) (model 205.4)
- Right roll bar squib (R12/62) (model 205.4)
| Component description for instrument cluster | A1 | GF54.30-P-6000RF | |
| Stationary heater control unit, component description | Model 205, 253 with code 228 (Additional warm water heating) A6n1 |
GF83.70-P-4066RF | |
| Head unit, component description | Model 205 up to model year 2019 with code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) Model 253 (except 253.99) up to model year 2020 with code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) A26/17 |
GF82.85-P-3140RF | |
| Model 205 up to model year 2019 with code 522 (Audio 20 radio) except code 520 (Audio 20 USB) except code 531 (COMAND APS) Model 253 (except 253.99) up to model year 2020 with code 522 (Audio 20 radio) except code 520 (Audio 20 USB) except code 531 (COMAND APS) A26/17 |
GF82.85-P-3140RFA | ||
| Model 205 as of model year 2019 with code 506 (Audio 20 NTG 5.5 radio) Model 205 with code 531 (COMAND APS) except code 520 (Audio 20 USB) except code 522 (Audio 20 radio) Model 253 with code 531 (COMAND APS) except code 520 (Audio 20 USB) except code 522 (Audio 20 radio) A26/17 |
GF82.85-P-3140RFB | ||
| Model 253 with code 547 (Connect 20 Entry (NTG6)) except code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) Model 253 with code 548 (Connect 20 MID (NTG6)) except code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) Model 253 with code 549 (Connect 20 HIGH (NTG6)) except code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) A26/17 |
GF82.85-P-3140RFM | ||
| Component description for Audio/COMAND control panel | Model 205 as of model year 2019 except code 446 (Touchpad only) Model 205 up to model year 2019 Model 253 (except 253.99) up to model year 2020 A40/9 |
GF54.21-P-4501RF | |
| Touchpad, component description | Model 205 as of model year 2019 with code 446 (Touchpad only) Model 253 (except 253.99) as of model year 2020 with code 446 (Touchpad only) Model 253.99 with code 446 (Touchpad only) A105 |
GF54.21-P-4511RF | |
| Supplemental restraint system control unit, component description | N2/10 | GF91.60-P-4080RF | |
| Component description for CDI control unit | Model 205 with engine 626 N3/9 |
GF07.16-P-6000ORB | |
| Model 253 with engine 642.8 N3/9 | GF07.16-P-6000OGY | ||
| Model 205.012/212 with engine 651.9 | GF07.16-P-6000OLC | ||
| N3/9 | |||
| Model 205 (except 205.012/212) with engine 651.9 with code 494 (US version) Model 253 with engine 651.9 |
GF07.16-P-6000OLD | ||
| N3/9 | |||
| Model 205 (except 205.012/212) with engine 651 except code 494 (US version) N3/9 |
GF07.16-P-6000OLE | ||
| Model 205 (except 205.013/213), 253 (except 253.311/911) with engine 654.9 Model 253 with engine 656.9 N3/9 |
GF07.16-P-6000ORF | ||
| Model 205.013/213, 253.311/911 with engine 654.9 N3/9 |
GF07.16-P-6000ORH | ||
| Component description for ME-SFI (ME) control unit | Model 205, 253 with engine 177.9 N3/10 | GF07.61-P-6000MNA | |
| Model 205, 253 with engine 264.9 N3/10 | GF07.61-P-6000MRS | ||
| Model 205 (except 205.047/053/054/147/247/253), 253 (except 253.353/354/953/954) with engine 274.9 N3/10 |
GF07.61-P-6000MRA | ||
| Model 205.047/053/054/147/247/253, 253.353/354/953/954 with engine 274.9 N3/10 |
GF07.61-P-6000MRH | ||
| Model 205, 253 with engine 276.8 N3/10 | GF07.61-P-6000MMV | ||
| Component description for front SAM control unit | N10/6 | GF54.21-P-7010RF | |
| Component description for rear SAM control unit | N10/8 | GF54.21-P-7030RF | |
| Climate control control unit, component description | N22/1 | GF83.40-P-2250RF | |
| Rear control unit, component description | Model 205.3 with code U02 (Belt extender, electric) Model 205.4 N22/6 |
GF54.21-P-4134RF | |
| Component description for driver seat control unit | Model 205, 253 with code 275 (Memory Package (driver's seat, steering column and mirror)) N32/1 |
GF91.29-P-5231RF | |
| Component description for left front door control unit | N69/1 | GF72.29-P-6001RF | |
| Component description for right front door control unit | N69/2 | GF72.29-P-6009RF | |
| Component description for rear door control unit | Model 205.0/1/2, 253 N69/3, N69/4 | GF72.29-P-6021RF | |
| Upper control panel control unit, component description | N72/1 | GF54.21-P-6040RF | |
| Lower control panel, component description | N72/4, N72/5 | GF54.25-P-4270RF | |
| Component description for the electronic ignition lock control unit | Model 205 up to model year 2019 Model 253 (except 253.99) up to model year 2020 N73 |
GF80.57-P-6001RF | |
| Model 205 as of model year 2019 Model 253 (except 253.99) as of model year 2020 Model 253.99 N73 |
GF80.57-P-6001RFM | ||
| Component description for battery management system control unit | Model 205.012/212 with engine 651.921 Model 205.013/213 with engine 654.920 Model 205.047/053/054/147/247/253 with engine 274.920 Model 253.353/354/953/954 with engine 274.920 N82/2 |
GF54.10-P-3012RFH | |
| Model 253.9 with engine 780 N82/2 | GF54.10-P-3012RFW | ||
| Component description for Weight Sensing System (WSS) control unit | Model 205, 253 with code U10 (Front passenger seat with weight sensor) N110 |
GF91.60-P-4069RF | |
| Telematics services communications module, component description | Model 205, 253 up to model year 2017 with code 350 (Ecall emergency call system, Europe) N112/1 |
GF82.85-P-0220RF | |
| HERMES control unit, component description | Model 205, 253 with code 362 (HERMES communications module LTE) Model 205 up to model year 2019 with code 360 (HERMES UMTS) Model 253 (except 253.99) with code 360 (HERMES UMTS) N112/9 |
GF82.85-P-0221RF | |
| Component description for emergency call system control unit | Model 205, 253 up to model year 2017 with code 348 (Emergency call/assistant system) N123/4 |
GF82.95-P-3212RFU | |
| Drivetrain control unit, component description | Model 205, 253 with engine 177.9 N127 | GF54.21-P-2141MNA | |
| Model 205, 253 with engine 264.9 N127 | GF54.21-P-2141MRS | ||
| Model 205 (except 205.047/053/054/147/247/253), 253 (except 253.353/354/953/954) with engine 274.9 N127 | GF54.21-P-2141MRA | ||
| Model 205.047/053/054/147/247/253, 253.353/354/953/954 with engine 274.9 N127 | GF54.21-P-2141MRH | ||
| Model 205, 253 with engine 276.8 N127 | GF54.21-P-2141RF | ||
| Model 205 with engine 626 N127 | GF54.21-P-2141ORB | ||
| Model 205.012/212 with engine 651.9 N127 | GF54.21-P-2141OLC | ||
| Model 205 (except 205.012/212), 253 with engine 651.9 Model 253 with engine 642.8 N127 |
GF54.21-P-2141OLD | ||
| Model 205, 253 with engine 654.9 Model 253 with engine 656.9 N127 |
GF54.21-P-2141ORH | ||
| Table of contents for function description of supplemental restraint system function | GF91.60-P-0996RF |
