Remove/Install Wind Deflector - AR77.20-P-2500LWR
Model 205.4
with code 288 (Draft stop for convertible)
Model 238.4
with code 288 (Draft stop for convertible)
| Remove | |||

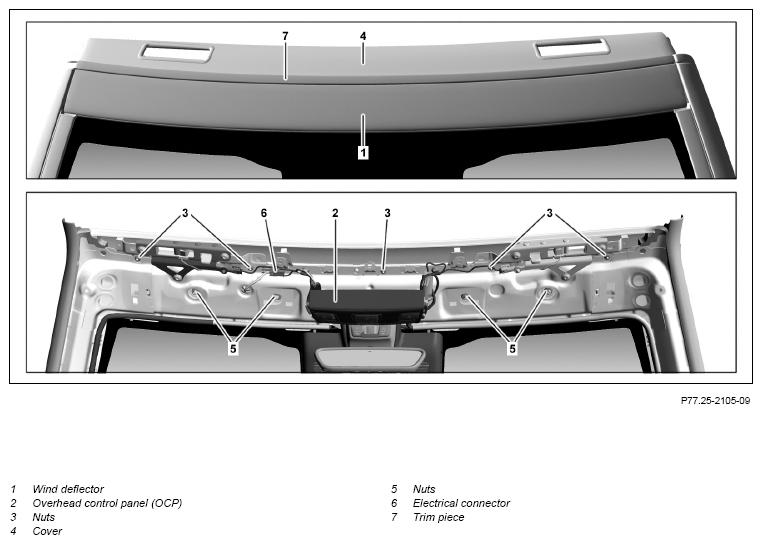

| 1 | Remove network from wind deflector (1) | When replacing wind deflector (1) or when performing painting work on wind deflector (1). | AR77.25-P-1004LWR |
| 2 | Completely open soft top | ||
| 3 | Extend wind deflector (1) | ||
| 4 | Remove A-pillar paneling | AR68.30-P-4050LW | |
| 5 | Remove overhead control panel (2) from windshield frame | AR82.20-P-1000LWR | |
| 6 | Unscrew nuts (3) from cover (4) | ||
| 7 | Unscrew nuts (5) from wind deflector (1) | ||
| 8 | Detach cover (4) and wind deflector (1) from roof frame | ||
| 9 | Remove cover (4) | ||
| 10 | Disconnect electrical connector (6) and loosen rubber grommet on electrical line | ||
| 11 | Remove wind deflector (1) | ||
| 12 | Loosely mount new wind deflector (1), connect electrical connector (6), extend wind deflector (1), disconnect electrical connector (6) and remove wind deflector (1) | When replacing wind deflector (1). |
|
| Install | |||
| 13 | Glue trim piece (7) onto new wind deflector (1) | When replacing wind deflector (1). | |
| 14 | Check seals on bolts on wind deflector (1) | When reusing removed wind deflector (1). For damage ↓ Replace seals. |
|
| 15 | Mount wind deflector (1), route electric line and install rubber grommet | ||
| 16 | Connect electrical connection (6) | ||
| 17 | Position cover (4) | ||
| 18 | Center wind deflector (1) and cover (4) | ||
| 19 | Tighten nuts (5) on wind deflector (1) | ||
| 20 | Tighten nuts (3) on cover (4) | ||
| 21 | Install overhead control panel (2) | AR82.20-P-1000LWR | |
| 22 | Install A-pillar paneling | AR68.30-P-4050LW | |
| 23 | Retract wind deflector (1) | ||
| 24 | Completely close soft top | ||
| 25 | Install network on wind deflector (1) | When replacing wind deflector (1) or after painting wind deflector (1). | AR77.25-P-1004LWR |
