(Carrying Out Bleeding Operation - AR42.10-P-0010-02FR)

WARNING: This page does not describe the selected car, but rather 23 other vehicles, including the 2023 Mercedes-Benz E63 S AMG, 2023 Mercedes-Benz E53 AMG, 2023 Mercedes-Benz E350, 2022 Mercedes-Benz E53 AMG, and 2022 Mercedes-Benz E350. However, it is still accessible from the selected car via links, so may be relevant.

Model 206

Model 223

Model 257

Model 290

Model 297

CAUTION Vergiftungsgefahr durch Einnehmen von iremsflussigkeit. Verletzungsgefahr durch Haut- und Augenkontakt with Bremsflussigkeit Bremsflussigkeit nur in geeignete und entsprechend gekennzeichnete Behaltnisse einfullen. Beim Umgang mit Bremsflussigkeit Schutzkleidung und Schutzbrille tragen. AS42.50-Z-0001-01A
  Hinweise zu Umgang, Transport und Lagerung Keramikbremsscheiben   AH42.10-P-9406-13A
  Hinweise zu Umgang, Transport und Lagerung Verbundbremsscheiben   AH42.10-P-9406-12LF
  Hinweise zu Reparaturen an der Bremsanlage   AH42.00-P-0003-01A
Hinweise Bremsflussigkeit   AH42.50-P-0001-01A
REFER TO SPECIAL TOOLS 000 588 01 82 00 Befullgerat   WS25.00-P-0016B
FRONT AXLE BRAKE CALIPER

Number Designation Model 223.182 Modell 223 (auBer 223.182) with Code Z07
BA42.10-P-1002-10CA Entluftungsschraube am Bremssattel Nm 18 18
FRONT AXLE BRAKE CALIPER

Number Designation Modell 223 (auBer 223.182) auBer Code Z07
BA42.10-P-1002-10CA Entluftungsschraube am Bremssattel Nm 18
FRONT AXLE BRAKE CALIPER

Number Designation Model 297
BA42.10-P-1002-10EA Entluftungsschraube am Bremssattel Nm 18
REAR AXLE BRAKE CALIPER

Number Designation Model 206
BA42.10-P-1002-12V Entluftungsschraube an Bremssattel Nm 11
REAR AXLE BRAKE CALIPER

Number Designation Model 257 Model 290
BA42.10-P-1002-12W Entluftungsschraube an Bremssattel Nm 14 14
REAR AXLE BRAKE CALIPER

Number Designation Modell 223 auBer Code Z07 Modell 223 with Code Z07
BA42.10-P-1002-12Y Entluftungsschraube an Bremssattel M10 Nm 11 11
REAR AXLE BRAKE CALIPER

Number Designation Model 297
BA42.10-P-1002-12Y Entluftungsschraube an Bremssattel M10 Nm 11
FRONT AXLE BRAKE CALIPER

Number Designation Model 290
BA42.10-P-1003-10BA Entluftungsschraube am Bremssattel Nm 14
FRONT AXLE BRAKE CALIPER

Number Designation Model 206 with Motor 139 with Code M005 (Fahrzeuge with 4-MATIC-/Allradantrieb) Model 206 with Motor 139 auBer Code M005 (Fahrzeuge with 4-MATIC-/Allradantrieb)
BA42.10-P-1003-10DA Entluftungsschraube Nm 18 18
FRONT AXLE BRAKE CALIPER

Number Designation Model 206 with Motor 254, 654
BA42.10-P-1003-10DA Entluftungsschraube Nm 18
FRONT AXLE BRAKE CALIPER

Number Designation Model 257 (auBer 257.361) Model 257.361
BA42.10-P-1003-10X Entluftungsschraube am Bremssattel Nm 14 14

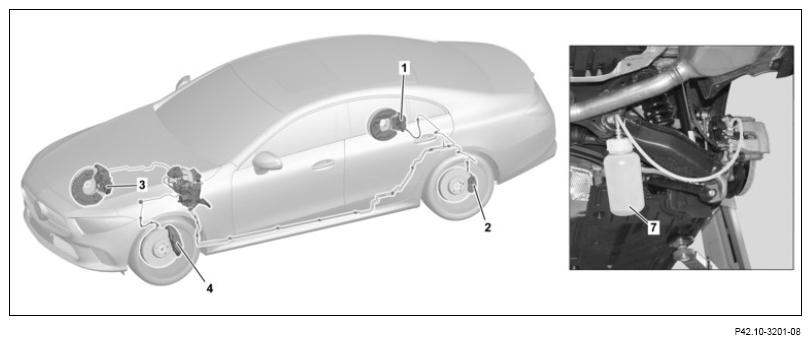

G13772390Courtesy of MERCEDES-BENZ USA

Shown on Model 257

  1. Entluftungsdruck am Befullgerat auf 2, 0 bar einstellen.
  2. Abdeckkappen der Entluftungsschrauben an den Bremssatteln (1, 2, 3, 4) abnehmen.

    IMPORTANT Model 206

    with Code B06 (Bremssattel silber lackiert) with Code ME10 (Hybrid-Fahrzeug)

    Model 206

    with Code B07 (AMG - Keramikbremsanlage)

    Model 206

    with Code ME10 (Hybrid-Fahrzeug) with Code U70 (Bremssattel rot lackiert) Model 290

    with Code B07 (AMG - Keramikbremsanlage) An den vorderen Bremssatteln (3, 4) befinden sich zwei Entluftungsschrauben.

  3. Entluftungsschlauch der Entlufterflasche (7) an der Entluftungsschraube des Bremssattels (1) anschlieBen.
  4. Entluftungsschraube offnen.
    1. Beim Entluften des hydraulischen Systems der Bremsanlage, nachdem dieses zu Reparaturzwecken geoffnet wurde.

      Bremspedal wiederholt durchtreten, bis an der Entluftungsschraube neue Bremsflussigkeit blasenfrei ausstromt.

      NOTES Zur korrekten Entluftung der Bremsanlage ist das Pumpen am Bremspedal wahrend des gesamten Entluftungsvorgangs unbedingt erforderlich.

      Ansonsten kann es durch verbliebene Restluft zu Fehlfunktionen und einem Ausfall der Bremsanlage kommen.

      NOTES Das Bremspedal beim Pumpen nicht ruckartig, sondern langsam frei geben.

      Ansonsten wird Luft angesaugt.

      IMPORTANT Die Entluftungsschraube kann wahrend des gesamten Pumpvorgangs geoffnet bleiben.

      Erforderliche Gesamtmenge Bremsflussigkeit: ca. 1, 5 l.

    2. Beim Erneuern der Bremsflussigkeit, wenn das hydraulische System der Bremsanlage zuvor nicht zu Reparaturzwecken geoffnet wurde.

      Entluftungsschraube geoffnet halten, bis neue Bremsflussigkeit ausstromt.

      IMPORTANT Das Pumpen am Bremspedal ist nicht erforderlich.

      Erforderliche Gesamtmenge Bremsflussigkeit: ca. 0, 75 l.

  6. Entluftungsschraube schlieBen. Model 297 TORQUE SPECIFICATION

    Model 223 (auBer 223.182)

    auBer Code Z07 (B7-Panzerung bei Sonderschutzausfuhrung)

    Model 223 (auBer 223.182)

    with Code Z07 (B7-Panzerung bei Sonderschutzausfuhrung) Model 223.182

    TORQUE SPECIFICATION Model 223

    auBer Code Z07 (B7-Panzerung bei Sonderschutzausfuhrung)

    Model 223

    with Code Z07 (B7-Panzerung bei Sonderschutzausfuhrung)

    Model 297

    TORQUE SPECIFICATION Model 257 TORQUE SPECIFICATION Model 290

    TORQUE SPECIFICATION Model 257

    Model 290

    TORQUE SPECIFICATION Model 206 with Motor 139

    auBer Code M005 (Fahrzeuge with 4-MATIC-/Allradantrieb) Model 206 with Motor 139 with Code M005 (Fahrzeuge with 4-MATIC-/Allradantrieb)

    Model 206 with Motor 254, 654 TORQUE SPECIFICATION Model 206 TORQUE SPECIFICATION

  7. Entluftungsschlauch der Entlufterflasche (7) von der Entluftungsschraube des Bremssattels (1) abziehen.
  8. Arbeitsschritte 3 bis 7 nacheinander an den Bremssatteln (2, 3, 4) wiederholen.

    IMPORTANT Model 206

    with Code B06 (Bremssattel silber lackiert) with Code ME10 (Hybrid-Fahrzeug)

    Model 206

    with Code B07 (AMG - Keramikbremsanlage)

    Model 206

    with Code ME10 (Hybrid-Fahrzeug) with Code U70 (Bremssattel rot lackiert)

    Model 290

    with Code B07 (AMG - Keramikbremsanlage) An den Bremssatteln (3, 4) erst die Entluftungsschraube, die sich direkt neben dem Bremsschlauch befindet, offnen. AnschlieBend die auBere Entluftungsschraube offnen.

  9. Abdeckkappen der Entluftungsschrauben an den Bremssatteln (1, 2, 3, 4) anbringen.
