Remove/Install Potentiometer For Air Vents - AR83.10-P-4506LF
Model 222.0/1/9
Shown On vehicle With Code 582 (Rear air conditioning)

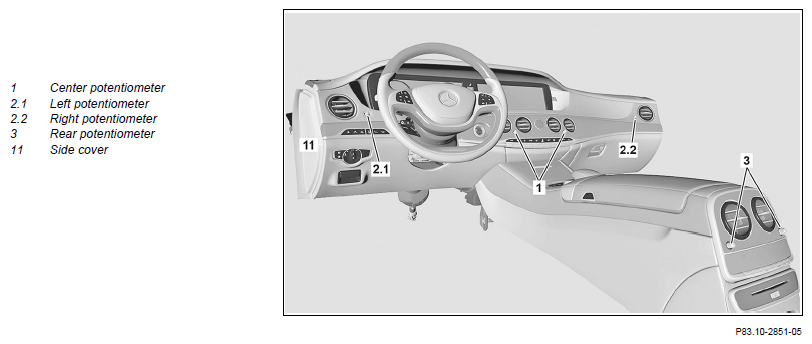

Fig 1: Potentiometer For Air Vents Components Location - Model 222.1 (Shown On Vehicle With Code 582)
Center potentiometer
Left/right potentiometer
Rear potentiometer, shown On vehicle With Code 582 (Rear air conditioning)
| Remove/install | |||
| 1 | Switch off ignition and remove transmitter key | ||

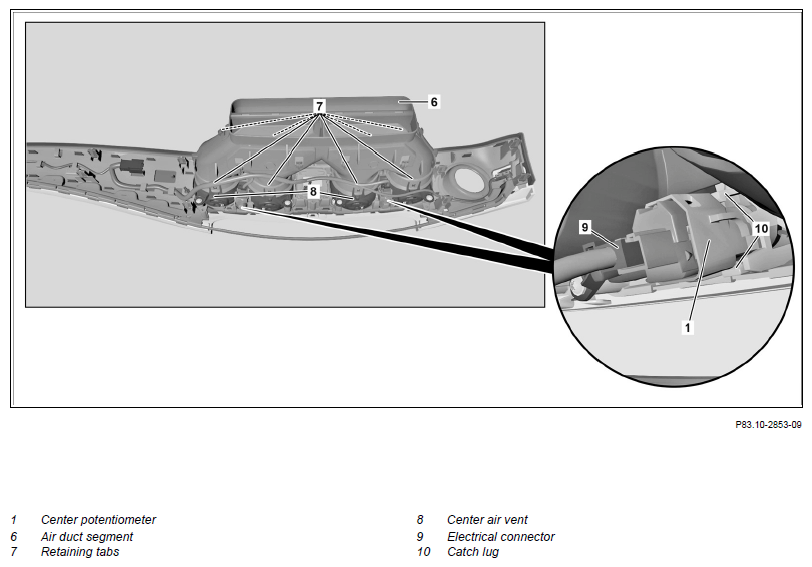

| Remove center potentiometer (1) | |||
| 2 | Remove trim piece from instrument panel | AR68.10-P-1180LF | |
| 3 | Remove air conditioning pushbutton control unit | AR83.25-P-1124LF | |
| 4 | Disconnect electrical connector (9) at center potentiometer (1) | ||
| 5 | Loosen retaining tabs (7) of air duct segment (6) | ||
| 6 | Remove air duct segment (6) | ||
| 7 | Lift catch tabs (10) | ||
| 8 | Remove center potentiometer (1) toward rear | ||

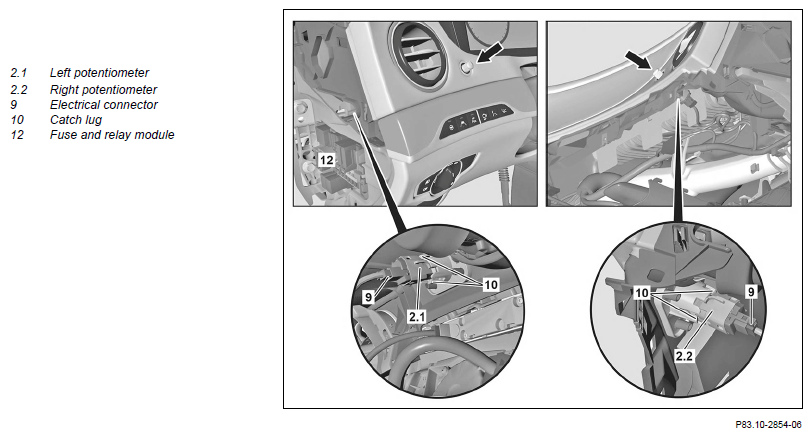

| Remove left potentiometer (2.1) | |||
| 9 | Remove side cover (11) | ||
| 10 | Remove fuse and relay module (12) | ||
| 11 | Disconnect electrical connector (9) at left potentiometer (2.1) | ||
| 12 | Lift catch tabs (10) | ||
| 13 | Press left potentiometer (2.1) out in direction of arrow | ||
| Remove right potentiometer (2.2) | |||
| 14 | Remove glove compartment | AR68.10-P-1400LF | |
| 15 | Disconnect electrical connector (9) at right potentiometer (2.2) | ||
| 16 | Lift catch tabs (10) | ||
| 17 | Press right potentiometer (2.2) out in direction of arrow | ||

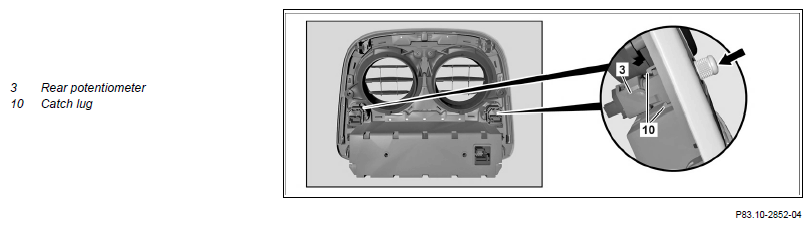

| Remove rear potentiometer (3) | |||
| 18 | Remove cover on center console | AR68.20-P-2350LF | |
| 19 | Lift catch tabs (10) | ||
| 20 | Press rear potentiometer (3) out in direction of arrow | ||
| 21 | Install in the reverse order |
