Remove/Install Lower Side Trim In Rear Passenger Compartment - AR68.30-P-4784LWR
WARNING: This page does not describe the selected car, but rather 13 other vehicles, including the 2023 Mercedes-Benz C43 AMG, 2022 Mercedes-Benz C43 AMG, 2021 Mercedes-Benz C43 AMG, 2020 Mercedes-Benz C43 AMG, and 2019 Mercedes-Benz C43 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 205.4

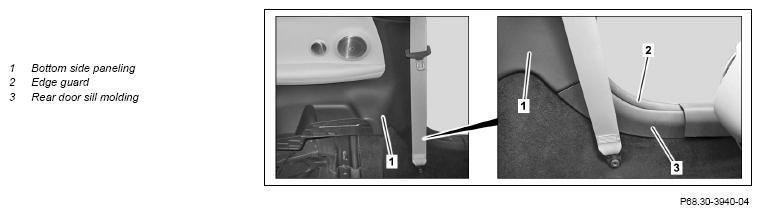

Shown on left side of vehicle

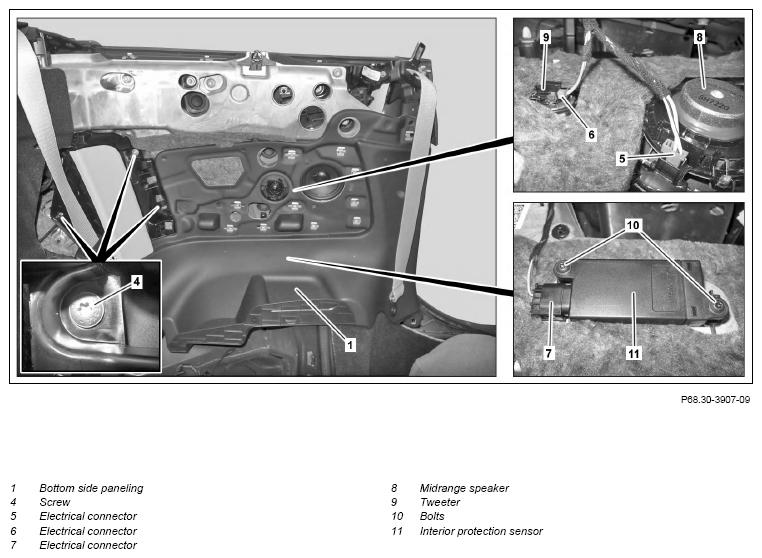

Shown on left side of vehicle with code 810 (Sounds system) and code 882 (Interior monitoring)
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Remove upper side paneling | AR68.30-P-4783LWR | |
| 2 | Remove seat side bolster for seat backrest in rear | AR91.12-P-1711LWR | |
| 3 | Loosen edge guard (2) from B-pillar | ||
| 4 | Loosen front door sill in rear area | AR68.30-P-4100CLW | |
| 5 | Loosen rear door sill (3) in area of lower side paneling (1) | ||
| 6 | Remove screws (4) | ||
| 7 | Unclip lower side paneling (1) | ||
| 8 | Disconnect electrical connectors (5, 6, 7) | with code 810 (Sound system) Electrical connector (6). with code 882 (Interior motion sensor) Electrical connector (7). |
|
| 9 | Remove lower side paneling (1) | ||
| 10 | Unclip midrange speaker (8) and remove | When replacing lower side paneling (1). | |
| 11 | Turn tweeter (9) counterclockwise and remove | Model 205.4 with code 810 (Sound system) When replacing lower side paneling (1). |
|
| 12 | Unscrew bolts (10) and remove interior protection sensor (11) | Model 205.4 with code 882 (Interior motion sensor) When replacing lower side paneling (1). |
|
| 13 | Install in the reverse order |
