Overview Of System Components, Adaptive Brake (ABR) - GF42.47-P-9997RF
Model 205 (except 205.012/013/047/053/054/147/212/213/247/253), 253 (except 253.311/354/911/954/99)

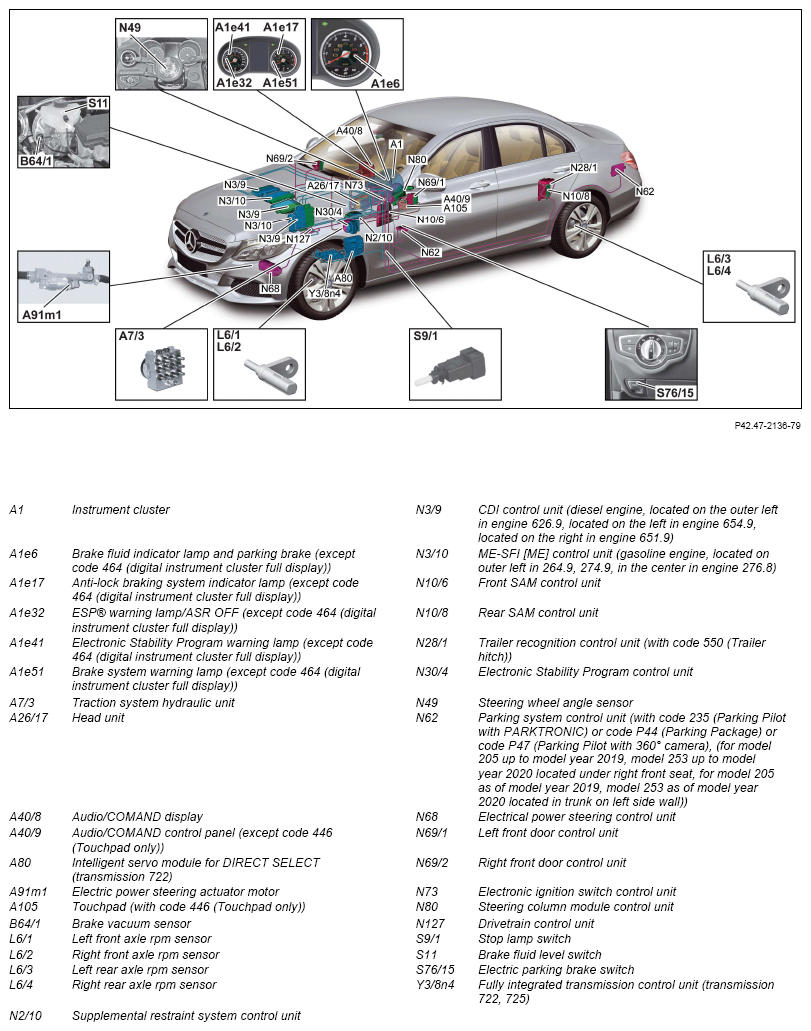

Except AMG vehicles, shown on model 205.0
Model 205 (except
205.012/013/047/053/054/147/212/213/247/253), 253 (except
253.311/354/911/954/99)
with code 464 (Instrument cluster 12.3" diagonal)
The indicator and warning lamps are shown as pictograms in the display.

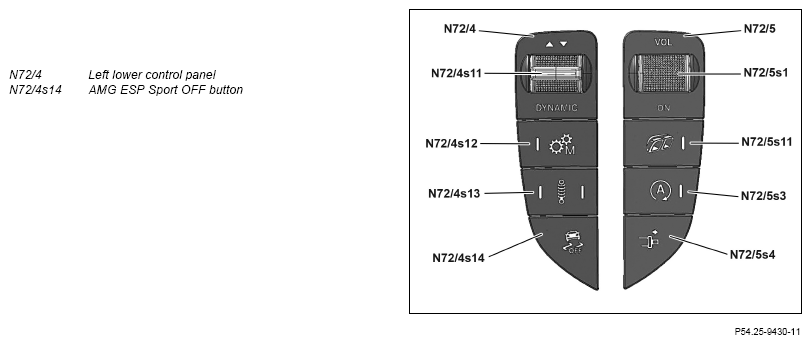

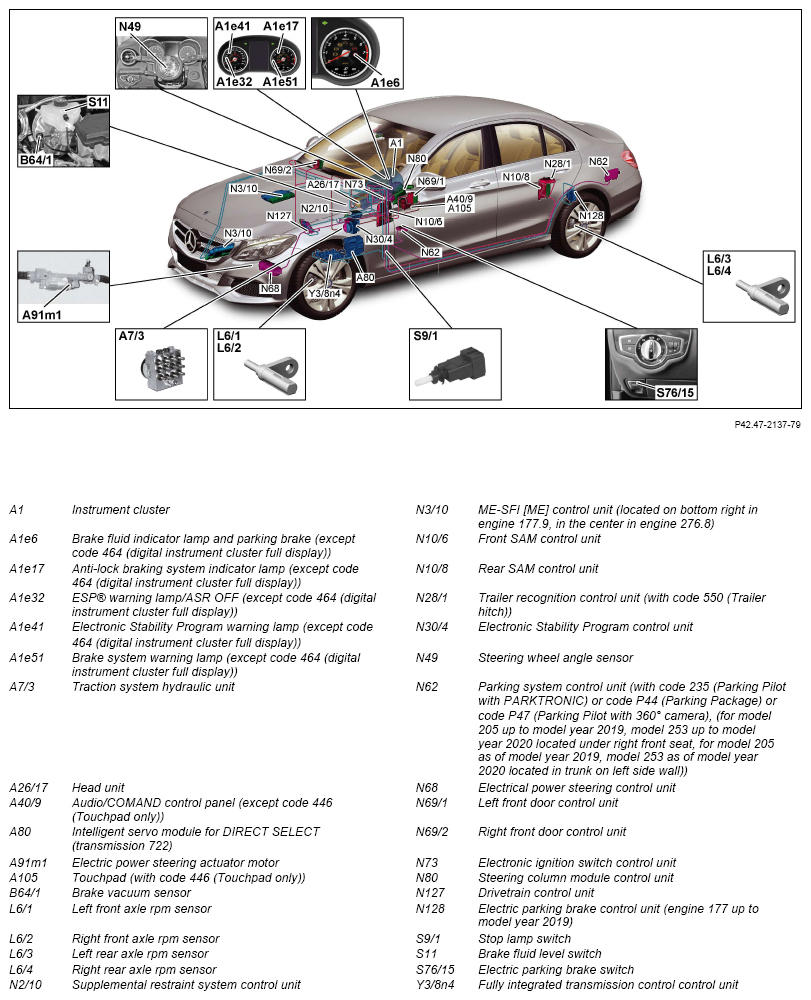

AMG vehicles, shown on model 205.0
Model 205 (except
205.012/013/047/053/054/147/212/213/247/253), 253 (except
253.311/354/911/954/99)
with code 464 (Instrument cluster 12.3" diagonal)
The indicator and warning lamps are shown as pictograms in the display.

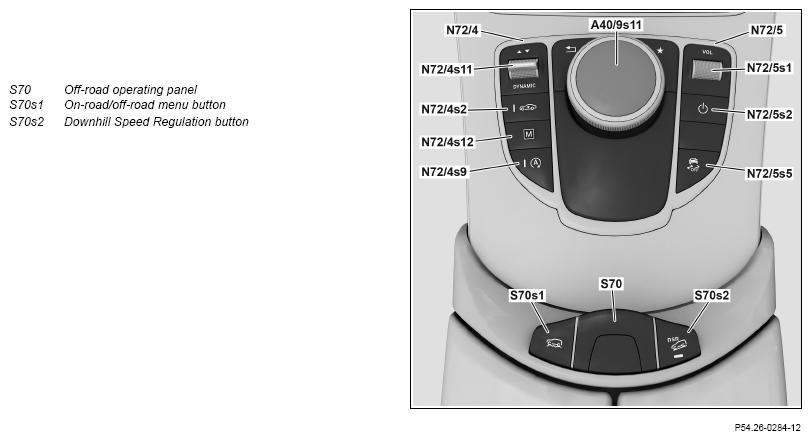

View of center console (model 253 with code 430 (Off-road package))
| Component description for instrument cluster | A1 | GF54.30-P-6000RF | |
| Head unit, component description | Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) up to model year 2019 with code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) Model 253 (except 253.311/354/911/954/99) up to model year 2020 with code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) A26/17 |
GF82.85-P-3140RF | |
| Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) up to model year 2016 with code 522 (Audio 20 radio) except code 520 (Audio 20 USB) except code 531 (COMAND APS) Model 253 (except 253.311/354/911/954/99) up to model year 2020 with code 522 (Audio 20 radio) except code 520 (Audio 20 USB) except code 531 (COMAND APS) A26/17 |
GF82.85-P-3140RFA | ||
| Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) as of model year 2019 with code 506 (Audio 20 NTG 5.5 radio) Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) with code 531 (COMAND APS) except code 520 (Audio 20 USB) except code 522 (Audio 20 radio) Model 253 (except 253.311/354/911/954/99) with code 531 (COMAND APS) except code 520 (Audio 20 USB) except code 522 (Audio 20 radio) A26/17 |
GF82.85-P-3140RFB | ||
| Model 253 (except 253.311/354/911/954/99) with code 547 (Connect 20 Entry (NTG6)) except code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) Model 253 (except 253.311/354/911/954/99) with code 548 (Connect 20 MID (NTG6)) except code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) Model 253 (except 253.311/354/911/954/99) with code 549 (Connect 20 HIGH (NTG6)) except code 520 (Audio 20 USB) except code 522 (Audio 20 radio) except code 531 (COMAND APS) A26/17 |
GF82.85-P-3140RFM | ||
| Component description for Audio/COMAND display | A40/8 | GF54.30-P-6150RF | |
| Component description for Audio/COMAND control panel | Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) as of model year 2019 except code 446 (Touchpad only) Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) up to model year 2019 Model 253 (except 253.311/354/911/954/99) up to model year 2020 A40/9 |
GF54.21-P-4501RF | |
| Component description for intelligent servo module for DIRECT SELECT | Model 205 with transmission 722.9 (except 722.930) A80 |
GF27.19-P-4020AHE | |
| Model 205 with transmission 722.930 A80 | GF27.19-P-4020AIA | ||
| Touchpad, component description | Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) as of model year 2019 with code 446 (Touchpad only) Model 253 (except 253.311/354/911/954/99) as of model year 2020 with code 446 (Touchpad only) A105 |
GF54.21-P-4511RF | |
| Supplemental restraint system control unit, component description | N2/10 | GF91.60-P-4080RF | |
| Component description for CDI control unit | Model 205 with engine 626 N3/9 | GF07.16-P-6000ORB | |
| Model 205 (except 205.012/212) with engine 651.9 with code 494 (US version) Model 253 with engine 651.9 N3/9 |
GF07.16-P-6000OLD | ||
| Model 205 (except 205.012/212) with engine 651 except code 494 (US version) N3/9 | GF07.16-P-6000OLE | ||
| Model 253 (except 253.954) with engine 642.8 N3/9 | GF07.16-P-6000OGY | ||
| Model 205 (except 205.013/213), 253 (except 253.311/911) with engine 654.9 Model 253 with engine 656.9 N3/9 |
GF07.16-P-6000ORF | ||
| Component description for ME-SFI (ME) control unit | Model 205, 253 with engine 177.9 N3/10 | GF07.61-P-6000MNA | |
| Model 205 (except 205.047/053/054/147/247/253), 253 (except 253.353/354/953/954) with engine 274.9 N3/10 | GF07.61-P-6000MRA | ||
| Model 205, 253 with engine 276.8 N3/10 | GF07.61-P-6000MMV | ||
| Model 205, 253 with engine 264.9 N3/10 | GF07.61-P-6000MRS | ||
| Component description for front SAM control unit | N10/6 | GF54.21-P-7010RF | |
| Component description for rear SAM control unit | N10/8 | GF54.21-P-7030RF | |
| Component description for trailer recognition control unit | Model 205 (except 205.012/013/047/053/054/147/212/213/247/253), 253 (except 253.311/354/911/954/99) with code 550 (Trailer coupling) N28/1 | GF31.19-P-4050RF | |
| Component description for Electronic Stability Program control unit | Model 205 (except 205.012/013/047/053/054/147/212/213/247/253), 253 (except 253.311/353/354/911/953/954/99) N30/4 |
GF42.45-P-5119RF | |
| Parking system control unit component description | Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) up to model year 2019 with code 235 (Active Parking Assist) Model 253 (except 253.311/354/911/954/99) up to model year 2020 with code 235 (Active Parking Assist) N62 |
GF54.65-P-5002RF | |
| Parking system control unit, component description | Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) as of model year 2019 with code P44 (Parking package) Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) as of model year 2019 with code P47 (Parking Pilot with 360° camera) Model 253 (except 253.311/354/911/954/99) as of model year 2020 with code P44 (Parking package) Model 253 (except 253.311/354/911/954/99) as of model year 2020 with code P47 (Parking Pilot with 360° camera) N62 |
GF54.65-P-5004RFM | |
| Electrical power steering control unit (ES), component description | N68 | GF46.35-P-7010RF | |
| Component description for left front door control unit | N69/1 | GF72.29-P-6001RF | |
| Component description for right front door control unit | N69/2 | GF72.29-P-6009RF | |
| Lower control panel, component description | N72/4 | GF54.25-P-4270RF | |
| Component description for the electronic ignition lock control unit | Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) up to model year 2019 Model 253 (except 253.311/354/911/954/99) up to model year 2020 N73 | GF80.57-P-6001RF | |
| Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) as of model year 2019 Model 253 (except 253.311/354/911/954/99) as of model year 2020 N73 |
GF80.57-P-6001RFM | ||
| Component description for steering column tube module control unit | Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) up to model year 2019 Model 253 (except 253.311/354/911/954/99) up to model year 2020 N80 |
GF54.21-P-6051RF | |
| Model 205 (except 205.012/013/047/053/054/147/212/213/247/253) as of model year 2019 Model 253 (except 253.311/354/911/954/99) as of model year 2020 N80 |
GF54.21-P-6051RFM | ||
| Drivetrain control unit, component description | Model 205 with engine 177.9 N127 | GF54.21-P-2141MNA | |
| Model 205 (except 205.047/053/054/147/247/253), 253 (except 253.353/354/953/954) with engine 274.9 N127 | GF54.21-P-2141MRA | ||
| Model 205, 253 with engine 264.9 N127 | GF54.21-P-2141MRS | ||
| Model 205 (except 205.012/212), 253 with engine 651.9 Model 253 with engine 642.8 N127 |
GF54.21-P-2141OLD | ||
| Model 205 (except 205.013/213), 253 (except 253.311/911) with engine 654.9 Model 253 with engine 656.9 N127 |
GF54.21-P-2141ORH | ||
| Model 205, 253 with engine 276.8 N127 | GF54.21-P-2141RF | ||
| Model 205 with engine 626 N127 | GF54.21-P-2141ORB | ||
| Electric parking brake control unit, component description | Model 205, 253 with engine 177 up to model year 2019 N128 | GF42.20-P-5005RF | |
| Component description for fully integrated transmission control unit | Model 205 with transmission 722.9 (except 722.930) Y38n4 |
GF27.60-P-5165AHE | |
| Model 205 with transmission 722.930 Y38n4 | GF27.60-P-5165AIA | ||
| Model 205 (except 205.012/013/047/053/054/147/212/213/247/25 3) with transmission 725.0 (except 725.017) Y38n4 | GF27.60-P-5165ANG | ||
| Model 253 (except 253.311/911) with transmission 725.0 Y38n4 |
GF27.60-P-5165ANI | ||
| Table of contents for function description, adaptive brake (ABR) | GF42.47-P-0999RF |
