Remove/Install Backup Camera - AR54.65-P-0030MFC
Model 118.3/6
with code 218 (Rear view camera)
Model 118.3/6
with code 501 (360° camera)

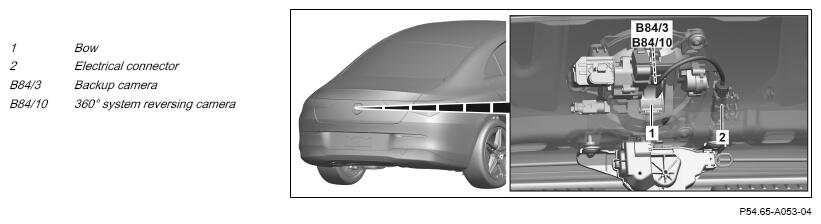

Shown on model 118.3 with code 218 (Reversing camera)
| Risk of injury caused by fingers being jammed or pinched when removing, installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | No parts of the body or limbs should be within the operating area when the components are moving. | AS00.00-Z-0011-01A | |
| Topical note | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Notes on HANDS-FREE ACCESS | AH80.61-P-0001-01A | ||
| Remove/install | |||
| 1 | Switch off ignition and store transmitter key outside of transmitter range (min. 2 m). | ||
| 2.1 | Remove center liftgate trim. | Model 118.6 with code 218 (Rear view camera) Model 118.6 with code 501 (360° camera) |
AR72.20-P-6618MFA |
| 2.2 | Remove trunk lid trim. | Model 118.3 with code 218 (Rear view camera) Model 118.3 with code 501 (360° camera) |
AR68.30-P-8151MFV |
| 3 | Unlock bracket (1). | ||
| 4 | Release disconnect and unclip electrical connector (2). | ||
| 5 | Remove reversing camera (B84/3) or 360° system reversing camera (B84/10) inwards. | ||
| 6 | Install in the reverse order. | ||
| 7 | Commission reversing camera (B84/3) using vehicle diagnosis system. | Model 118.3/6 with code 218 (Rear view camera) except code 235 (Active Parking Assist) When replacing reversing camera (B84/3). |
|
| AD00.00-P-2000-06MFA | |||
| Calibrate | |||
| 8 | Calibrate reversing camera (B84/3) with vehicle diagnosis system. | Model 118.3/6 with code 218 (Rear view camera) except code 235 (Active Parking Assist) |
|
| AD00.00-P-2000-06MFA | |||
| Fig 2 | |||
| 9 | Calibrate reversing camera (B84/3) or 360° system reversing camera (B84/10). | Model 118.3/6 with code 218 (Rear view camera) with code 235 (Active Parking Assist) Model 118.3/6 with code 501 (360° camera) |
|
| AD00.00-P-2000-06MFA |
