Remove/Install Aneroid Capsules On Turbocharger - Ar09.40-D-1002TSR
Engine 651 in model 907
MODIFICATION NOTES
| 02.10.2019 | Operation step "Attach/remove hand vacuum pump," added | Operation steps 10, 16 | AR09.40-D-1002-01TSR |
| 02.10.2019 | Repair materials address changed to BR00.45-Z-1027-07A | Operation step 17 | AR09.40-D-1002-01TSR |
| 02.10.2019 | Operation step "Attach/remove hand vacuum pump," added | Operation steps 10, 16 | AR09.40-D-1002-04TSR |
| 02.10.2019 | Repair materials address changed to BR00.45-Z-1027-07A | Operation step 17 | AR09.40-D-1002-04TSR |
| 02.10.2019 | Repair materials address changed to BR00.45-Z-1027-07A | Operation steps 2, 4 |
| Risk of injury. Skin or eye injuries may result when handling hot or glowing objects. | Wear protective gloves, protective clothing and safety glasses, if necessary. | AS00.00-Z-0002-01A | |
| Remove/install | |||
| 1 | Remove engine cover. | AR01.10-D-2405TSR | |

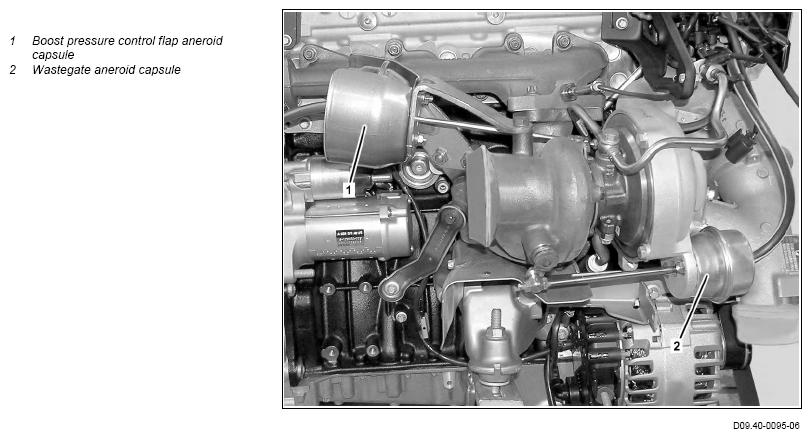

| 2 | Remove boost pressure control flap diaphragm capsule (1). | AR09.40-D-1002-01TSR | |
| *BA09.40-N-1010-02TSR | |||
| "Yellow" locking paint | *BR00.45-Z-1027-07A | ||
| Fig 1 | |||
| 3 | Remove charge air temperature sensor upstream of the charge air cooler. | AR09.41-D-0018TSR | |
| 4 | Remove wastegate aneroid capsule (2). | AR09.40-D-1002-04TSR | |
| *BA09.40-N-1010-02TSR | |||
| "Yellow" locking paint | *BR00.45-Z-1027-07A | ||
| Fig 1 | |||
| 5 | Install in the reverse order. |
| Number | Designation | Engine 651 in model 907 | |
|---|---|---|---|
| BA09.40-N-1010-02TSR | Nut, diaphragm capsule to diaphragm capsule holder | Nm | 9 |
REPAIR MATERIALS
| Number | Designation | Order number |
|---|---|---|
| BR00.45-Z-1027-07A | "Yellow" locking paint | Lackfabrik Bader GmbH & Co. KG Dieselstrasse 34 73734 Esslingen Germany Tel.: +49 711 381607 Fax. +49 711 383092 |
