Remove/Install Panoramic Sliding Roof Motor/Module - AR77.21-P-6995NKA
Model 117, 156, 176
with code 413 (Automatic panoramic sliding sunroof)
Model 205.0/1/2/3
with code 413 (Automatic panoramic sliding sunroof)
Model 222
with code 398 (Panoramic roof with MAGIC SKY CONTROL)
Model 222
with code 413 (Automatic panoramic sliding sunroof)
Model 253
with code 413 (Automatic panoramic sliding sunroof)

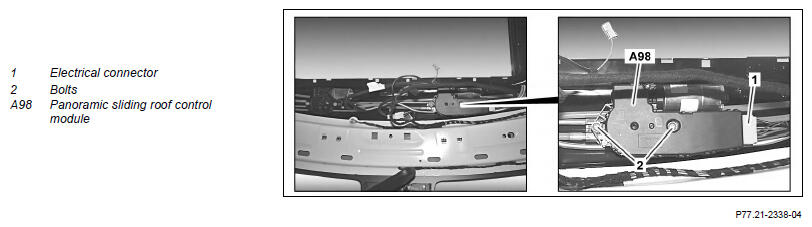

Shown on Model 176
| Risk of injury caused by fingers being jammed or pinched when removing, installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | No parts of the body or limbs should be within the operating area when the components are moving. | AS00.00-Z-0011-01A | |
| Topical note | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Remove/install | |||
| 1 | Detach roof lining in front area until panoramic sliding sunroof control module (A98) can be accessed | Model 156 with code 413 (Automatic panoramic sliding sunroof) |
AR68.30-P-4300NKX |
| Model 117, 176 with code 413 (Automatic panoramic sliding sunroof) |
AR68.30-P-4300NKA | ||
| Model 205.0/1 with code 413 (Automatic panoramic sliding sunroof) |
AR68.30-P-4300LW | ||
| Model 205.3 with code 413 (Automatic panoramic sliding sunroof) |
AR68.30-P-4300CLW | ||
| Model 205.2 with code 413 (Automatic panoramic sliding sunroof) |
AR68.30-P-4300LWS | ||
| Model 253 with code 413 (Automatic panoramic sliding sunroof) |
|||
| Model 222.0 with code 398 (Panoramic roof with MAGIC SKY CONTROL) |
AR68.30-P-4300LF | ||
| Model 222.0 with code 413 (Automatic panoramic sliding sunroof) |
|||
| Model 222.1 with code 398 (Panoramic roof with MAGIC SKY CONTROL) |
AR68.30-P-4300LFN | ||
| Model 222.1 with code 413 (Automatic panoramic sliding sunroof) Model 222.9 with code 398 (Panoramic roof with MAGIC SKY CONTROL) except code Z07 (Top protection) Model 222.9 with code 413 (Automatic panoramic sliding sunroof) except code Z07 (Top protection) |
|||
| 2 | Release and disconnect electrical connection (1) | ||
| 3 | Unscrew screws (2) and remove panoramic sliding sunroof control module (A98) | ||
| 4 | Install in the reverse order | ||
| 5 | Normalize panoramic sliding roof with diagnostic system and perform teach-in run for automatic reversing function | ||
| Model 117, 156, 176 with code 413 (Automatic panoramic sliding sunroof) |
AD00.00-P-2000-04A | ||
| Model 205.0/1/2/3 with code 413 (Automatic panoramic sliding sunroof) |
AD00.00-P-2000-04B | ||
| Model 222 with code 398 (Panoramic roof with MAGIC SKY CONTROL) Model 222 with code 413 (Automatic panoramic sliding sunroof) Model 253 with code 413 (Automatic panoramic sliding sunroof) |
