Remove/Install Front Spring - AR32.20-P-0200GQ
Model 166, 292
except code 489 (AIRMATIC Dual Control/semi-active air suspension)
| Remove | |||
| 1 | Remove suspension strut | AR32.25-P-1017GQ | |
| Disassemble | |||
| 2 | Disassemble suspension strut | AR32.25-P-1018GZ | |

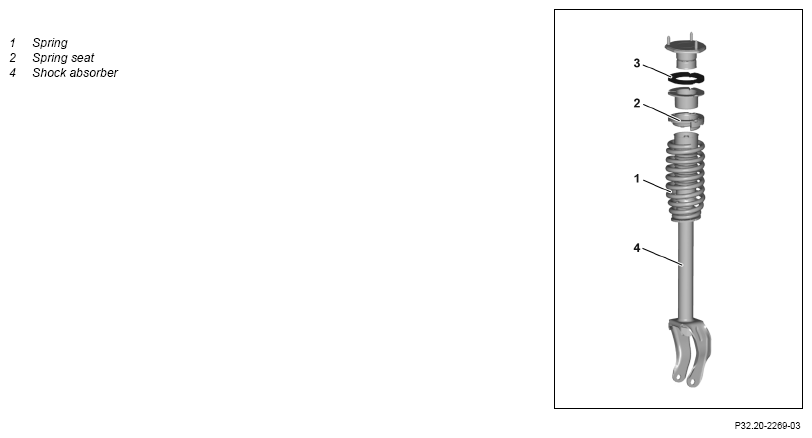

| 3 | Replace spring (1) | If the spring (1) is damaged. | |
| 4 | Replace spring seat (2) | If the spring seat (2) is damaged. | |
| Check | |||
| 5 | Check shock absorber (4) for damage and oil fouling, replace if necessary | AR32.25-P-0121CW | |
| Assemble | |||
| 6 | Assemble suspension strut | AR32.25-P-1018GZ | |
| Install | |||
| 7 | Install suspension strut | AR32.25-P-1017GQ | |
| 8 | Inspect headlamp adjustment, correct if necessary | ||
| Model 166 as of model year 2016 except code 489 (AIRMATIC Dual Control/semi-active air suspension) Model 292 except code 489 (AIRMATIC Dual Control/semi-active air suspension) |
AP82.10-P-8260I | ||
| Model 166 up to model year 2016 except code 489 (AIRMATIC Dual Control/semi-active air suspension) |
AP82.10-P-8260GZA |
