Remove/Install Rear Axle Camber Strut - AR35.20-P-0110MFA
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 118, 177, 247
with code U55 (Multi-link axle)

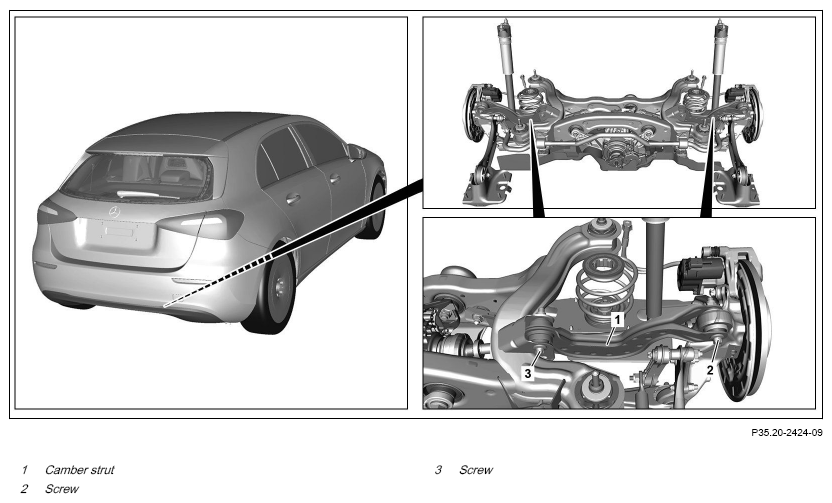

Shown on model 177.0 with code U55 (Multi-link axle)
| Notice | Notes on self-locking nuts and bolts | AH00.00-P-0001-01KOA | |
| Notice | Notes on threaded connections fastened using a tightening angle-based tightening process | AH00.00-P-0020-01A | |
| Notes on safety-relevant components | AH00.00-Z-0019-01A | ||
| Notes on repair work on suspension components | AH00.00-P-0100-01A | ||
| Remove/install | |||
| 1 | Remove rear axle. | AR35.10-P-0010MFA | |
| 2 | Place rear axle on a level surface. | ||
| 3 | Remove nut from screw (2). | *BA35.20-P-1001-02I | |
| 4 | Remove nut from screw (3). | *BA35.20-P-1002-02I | |
| 5 | Pull out screws (2, 3) and remove camber strut (1). | ||
| 6 | Install in the reverse order. |
CAMBER STRUT
| Number | Designation | Model 118, 177, 243, 247 | |||
|---|---|---|---|---|---|
| BA35.20-P-1001-02I | Self-locking nut, camber strut to rear axle carrier | M12 | Stage 1 | Nm | 50 |
| Stage 2 | ∠° | 90 | |||
CAMBER STRUT
| Number | Designation | Model 118, 177, 243, 247 | |||
|---|---|---|---|---|---|
| BA35.20-P-1002-02I | Self-locking nut, camber strut to wheel carrier | M12 | Stage 1 | Nm | 50 |
| Stage 2 | ∠° | 90 | |||
