Assembly And Covering Work When Painting The Doors - Ar98.00-P-0206MFA
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2023 Mercedes-Benz CLA45 AMG, 2023 Mercedes-Benz CLA35 AMG, 2023 Mercedes-Benz CLA250, 2022 Mercedes-Benz CLA45 AMG, and 2022 Mercedes-Benz CLA35 AMG. However, it is still accessible from the selected car via links, so may be relevant.
Model 118
Model 177
Model 247

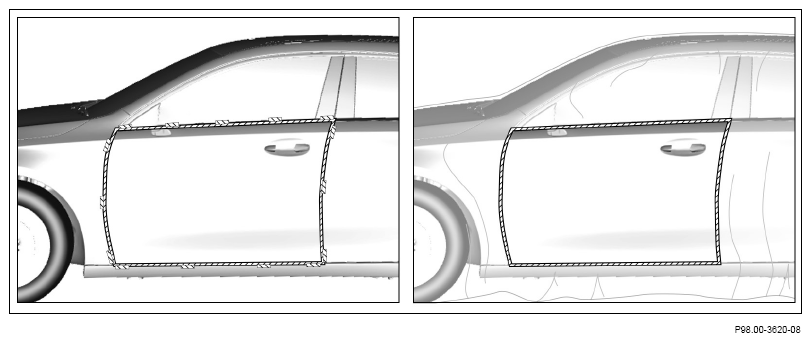

Front door in paint stage 2/3 in installed condition, shown on model 177.0

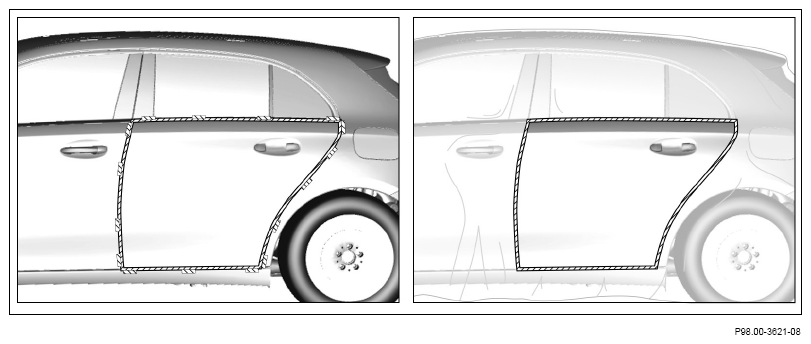

Rear door in paint stage 2/3 in installed condition, shown on model 177.0
| Notice | Notes on paintwork repairs | AH98.00-P-9408-02A | |
| General information on operation items and work procedures for painting | AH98.00-P-0003-01A | ||
| General information on masking for paintwork | AH98.00-P-0200-01BK | ||
| Masking, taping | |||
| 1 | Remove outside mirror. | When masking off and covering front door. Remove/install complete outside mirror Model 247 |
AR88.70-P-9000MFB |
| Model 177 | AR88.70-P-9000MFA | ||
| 2.1 | Remove outside seal for side window from front door. | When masking off and covering front door. Model 177, 247 |
AR72.10-P-1906MFA |
| 2.2 | Remove outside seal for side window from rear door. | When masking off and covering rear door. Model 247.0 |
AR72.12-P-0001MFB |
| Model 177.0/1/9, 247.6 | AR72.12-P-0001MFA | ||
| 3.1 | Remove outside door handle from front door. | When masking off and covering front door. | AR72.10-P-2400MFA |
| 3.2 | Remove outside door handle from rear door. | When masking off and covering rear door. | AR72.12-P-2410MFA |
| 4 | Mask off all openings on door using masking tape. | Section "Guidelines for paint technology". |
|
| 5 | Mask off door all around. | Section "Guidelines for paint technology". |
|
| 6 | Cover areas of vehicle that are not to be painted using film. | Section "Guidelines for paint technology". |
