Overview Of System Components Of Electric Differential Lock (EAGGS) - GF35.40-P-9999FG
Model 213
up to model year 2021
with code 467 (Electronic locking differential)
Shown on model 213.0

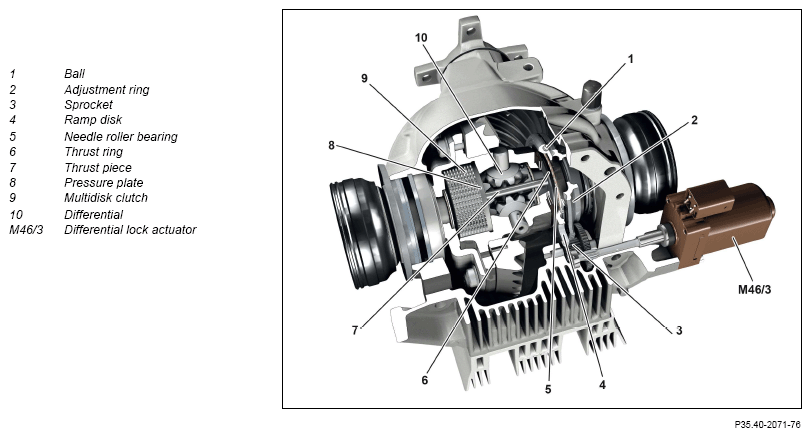

Sectional view of differential lock

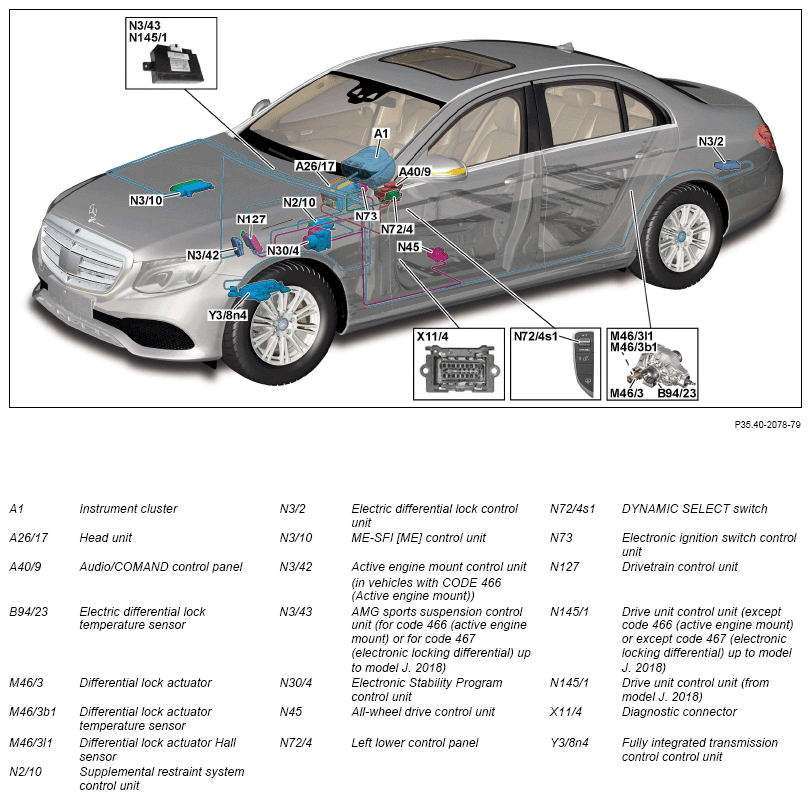

Fig 1: Electronic Differential Lock Components Location - Model 213 Up To Model Year 2021 With Code 467 (Sectional View, Shown On Model 213.0)
| Component description for instrument cluster | A1 | GF54.30-P-6000FG | |
| Head unit, component description | Model 213 up to model year 2021 with code 467 (Electronic locking differential) with code 520 (Audio 20 USB) except code 506 (Audio 20 NTG 5.5 radio) except code 522 (Audio 20 radio) except code 531 (COMAND APS) A26/17 |
GF82.85-P-3140FG | |
| Model 213 up to model year 2021 with code 467 (Electronic locking differential) with code 522 (Audio 20 radio) except code 506 (Audio 20 NTG 5.5 radio) except code 520 (Audio 20 USB) except code 531 (COMAND APS) A26/17 |
GF82.85-P-3140FGA | ||
| Model 213 up to model year 2021 with code 467 (Electronic locking differential) with code 506 (Audio 20 NTG 5.5 radio) Model 213 up to model year 2021 with code 467 (Electronic locking differential) with code 531 (COMAND APS) A26/17 |
GF82.85-P-3140FGB | ||
| Component description for Audio/COMAND control panel | Model 213 up to model year 2021 with code 467 (Electronic locking differential) except code 446 (Touchpad only) A40/9 |
GF54.21-P-4501FG | |
| Supplemental restraint system control unit, component description | N2/10 | GF91.60-P-4080FG | |
| Electric differential lock control unit, component description | N3/2 | GF35.40-P-2000FG | |
| Component description for ME-SFI (ME) control unit | Model 213 with engine 177.9 up to model year 2021 with code 467 (Electronic locking differential) N3/10 | GF07.61-P-6000MNA | |
| Active engine mount control unit, component description | Model 213 with engine 177.9 up to model year 2021 with code 466 (Active engine mount) with code 467 (Electronic locking differential) N3/42 |
GF22.10-P-2001MNA | |
| AMG sports suspension control unit, component description | Model 213 with transmission 725.096 up to model year 2018 with code 466 (Active engine mount) with code 467 (Electronic locking differential) N3/43 |
GF54.21-P-1002FG | |
| Component description for Electronic Stability Program control unit | Model 213 (except 213.016/050/053/153/216) up to model year 2021 with code 467 (Electronic locking differential) N30/4 |
GF42.45-P-5119FG | |
| All-wheel drive control unit, component description | Model 213 with transmission 725.096 up to model year 2021 with code 467 (Electronic locking differential) N45 |
GF28.19-P-3211AVL | |
| Lower control panel, component description | N724, N724s1 | GF54.25-P-4270FG | |
| Component description for the electronic ignition lock control unit | N73 | GF80.57-P-6001FG | |
| Drivetrain control unit, component description | Model 213 with engine 177.9 up to model year 2021 with code 467 (Electronic locking differential) N127 |
GF54.21-P-2141MNA | |
| Drive unit control unit component description | Model 213 with transmission 725.096 as of model year 2018 up to model year 2021 with code 467 (Electronic locking differential) N145/1 |
GF27.60-P-5168FG | |
| Component description for fully integrated transmission control unit | Model 213 with transmission 725.096 up to model year 2021 with code 467 (Electronic locking differential) Y38n4 |
GF27.60-P-5165ANO | |
| Table of contents for function description of electric differential lock | GF35.40-P-0999FG |
