Remove/Install Left Front Body Acceleration Sensor - AR32.22-P-0004RG
Model 190
With Code 479 (AMG RIDE CONTROL sports suspension)
MODIFICATION NOTES
| 08.07.2020 | Document completely revised, code M032 (Black Series version) added. |

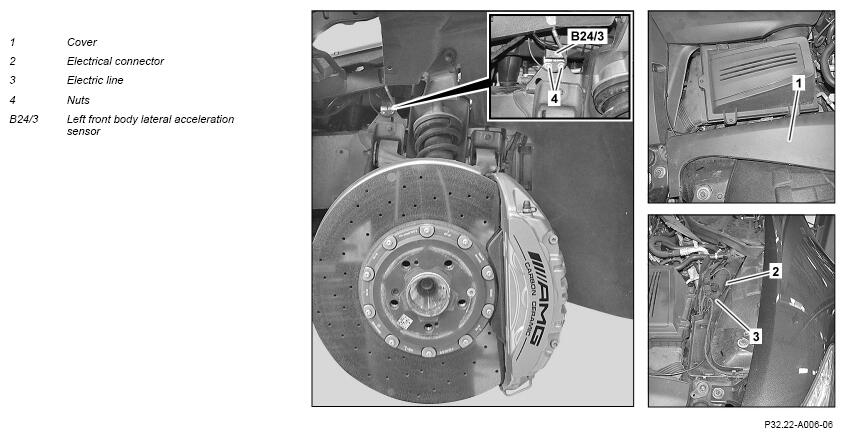

Shown on model 190 except code M032 (Black Series version)
| Topical note | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Remove/install | |||
| 1 | Switch off ignition and store transmitter key outside of transmission range (min. 2 m). | ||
| 2 | Remove left fender liner at front. | AR88.10-P-1300RG | |
| Model 190 with code 479 (AMG RIDE CONTROL sports suspension) except code M032 (Black Series version) |
|||
| 3 | Unclip and remove cover (1). | Model 190 with code 479 (AMG RIDE CONTROL sports suspension) except code M032 (Black Series version) |
|
| 4 | Release and disconnect electrical connector (2). | ||
| 5 | Expose electric line (3). | Model 190 with code 479 (AMG RIDE CONTROL sports suspension) except code M032 (Black Series version) |
|
| 6.1 | Remove nuts (4) and remove left front body acceleration sensor (B24/3) with holder. | Model 190 with code 479 (AMG RIDE CONTROL sports suspension) except code M032 (Black Series version) |
|
| 6.2 | Remove nut from left front body acceleration sensor (B24/3) and remove left front body acceleration sensor (B24/3). | Model 190 with code 479 (AMG RIDE CONTROL sports suspension) with code M032 (Black Series version) |
|
| 7 | Install in the reverse order. |
