Remove/Install Sensors For Blind Spot Assist - AR54.71-P-0100RG
Model 190
With Code 234 (Blind Spot Monitoring)
Shown on vehicle With Code M031 (GT C version)

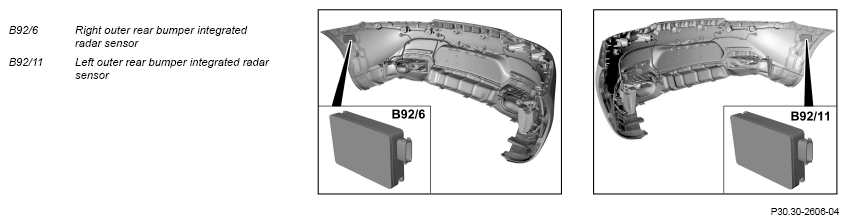

Fig 1: Sensors For Blind Spot Assist Components Location - Model 190 With Code 234 (Shown On Vehicle With Code M031)
Shown on vehicle Without Code M031 (GT C version)
| Topical note | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Topical note | Notes on preventing damage to electronic components due to a magnetic tool | AH54.00-P-0002-01A | |
| Remove/install | |||
| 1 | Remove bumper (1) at rear and put down on soft, clean base | AR88.20-P-2200RG | |
| 2 | Release and disconnect electrical connection (3) | ||
| 3 | Unscrew bolt of cover above the integrated rear outer right bumper radar sensor (B92/6) or the integrated rear outer left bumper radar sensor (B92/11) and remove cover | Model 190 with code 234 (Blind Spot Monitoring) with code M030 (GT R version) Model 190 with code 234 (Blind Spot Monitoring) with code M031 (GT C version) |
|

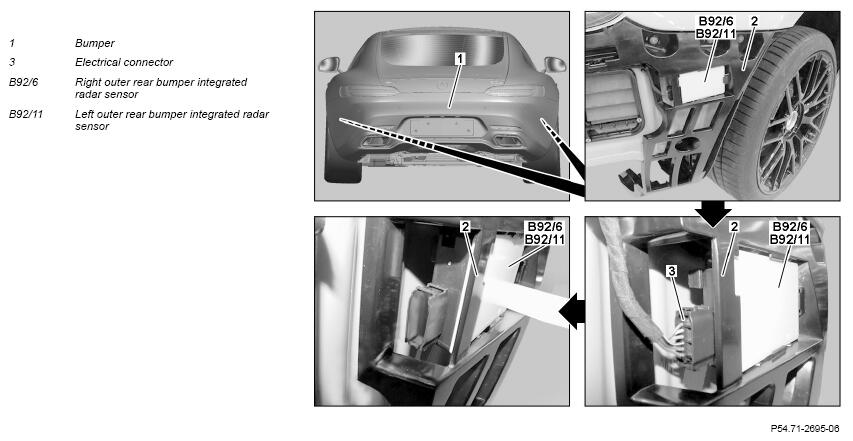

| 4 | Release integrated rear outer right bumper radar sensor (B92/6) or the integrated rear outer left bumper radar sensor (B92/11) from the bracket and remove | Fig 2 | |
| 5 | Install in the reverse order |
