Remove/Install Radar Sensor In Rear Bumper - AR54.21-P-0704RG
Model 190
With Code 234 (Blind Spot Assist)

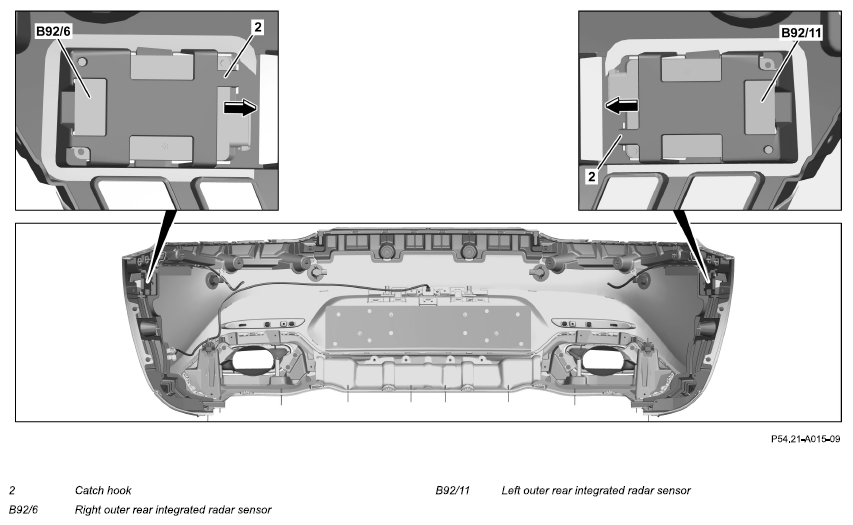

Fig 1: Radar Sensor In Rear Bumper Components Location - Model 190 With Code 234 (Shown Except Code M030, M031)
Shown Except Code M030 (GT R version) and Except Code M031 (GT C version)

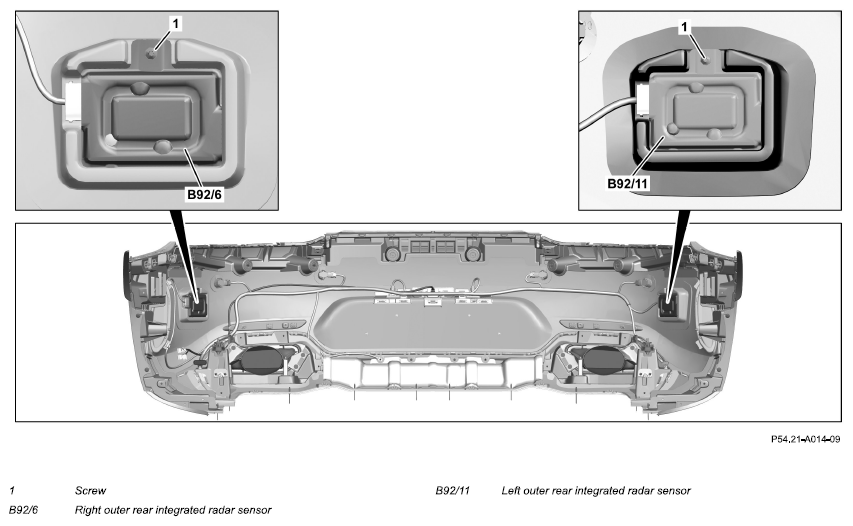

Fig 2: Radar Sensor In Rear Bumper Components Location - Model 190 With Code 234 (Shown With Code M030)
Shown With Code M030 (GT R version)
| Topical note | Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | |
| Topical note | Notes on preventing damage to electronic components due to a magnetic tool | AH54.00-P-0002-01A | |
| Remove/install | |||
| 1 | Perform commissioning of outer rear integrated radar sensor (B92/6, B92/11). | When replacing the outer rear integrated radar sensor (B92/6, B92/11). | |
| AD00.00-P-2000-04B | |||
| 2 | Remove rear bumper. | AR88.20-P-2200RG | |
| 3 | Disconnect electrical connector at integrated outer rear radar sensor (B92/6, B92/11). | ||
| 4.1 | Remove screw (1) and remove outer rear integrated radar sensor (B92/6, B92/11). | Model 190 with code 234 (Blind Spot Assist) with code M030 (GT R version) Model 190 with code 234 (Blind Spot Assist) with code M031 (GT C version) Model 190 with code 234 (Blind Spot Assist) with code M032 (Black Series version) |
|
| 4.2 | Release catch hook (2) and remove outer rear integrated radar sensor (B92/6, B92/11) in direction of arrow. | Model 190 with code 234 (Blind Spot Assist) except code M030 (GT R version) except code M031 (GT C version) except code M032 (Black Series version) |
|
| 5 | Install in the reverse order |
