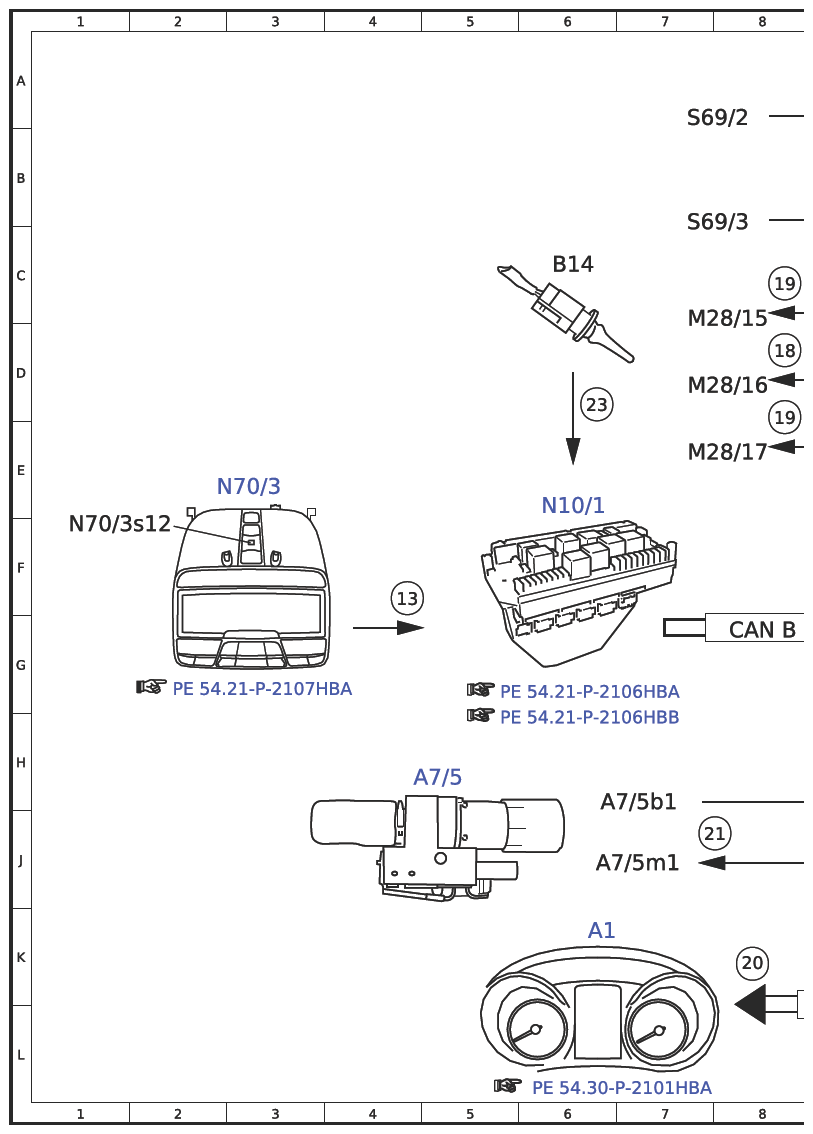

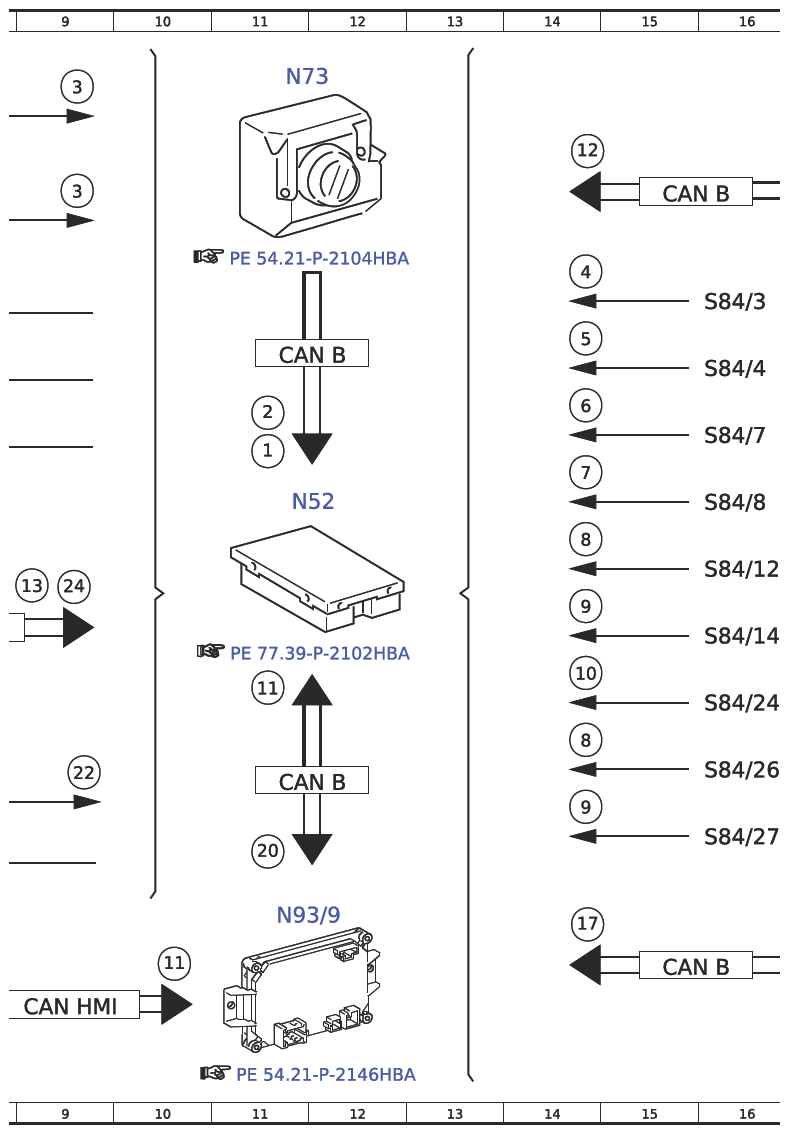

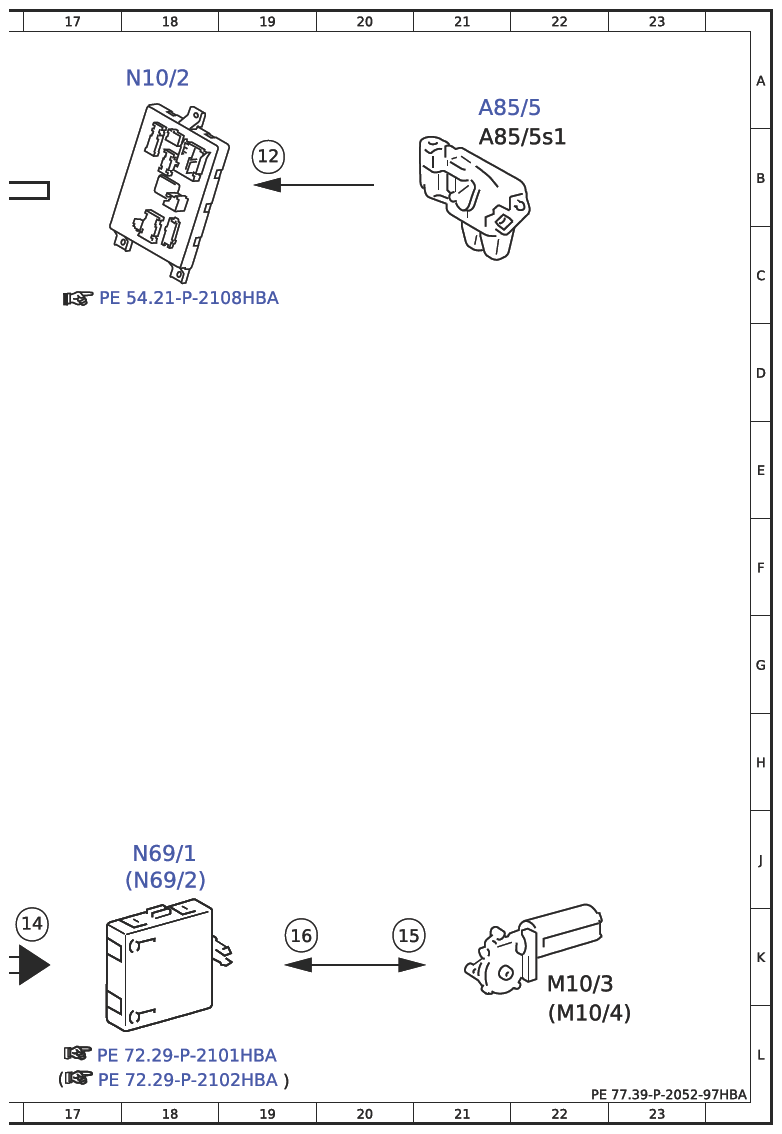

Electrical Function Schematic For Electrohydraulic Soft Top - PE77.39-P-2052-97HBA
Model 190.4
| Code: | Designation: | Position: |
|---|---|---|
| 1 | Circuit 15, status ON | 11E |
| 10 | Sensor, soft top stowed and locked, signal | 14G |
| 11 | Vehicle speed, signal | 11G |
| 11 | Vehicle speed, signal | 10K |
| 12 | Trunk lid/liftgate lock main catch switch, status | 19B |
| 12 | Trunk lid/liftgate lock main catch switch, status | 14B |
| 13 | Soft top control switch, status | 4F |
| 13 | Soft top control switch, status | 9F |
| 14 | Power window motor, request | 17K |
| 15 | Power window motor, actuation | 20K |
| 16 | Hall sensors, signal | 19K |
| 17 | Side window position, signal | 14K |
| 18 | Lock actuator drive electric motor, actuation | 8D |
| 19 | Rear shelf flap drive electric motor, actuation | 8E |
| 19 | Rear shelf flap drive electric motor, actuation | 8C |
| 2 | Circuit 50, status | 11D |
| 20 | Soft top instrument cluster messages, request | 11J |
| 20 | Soft top instrument cluster messages, request | 8K |
| 21 | Soft top control hydraulic unit electric motor, actuation | 8J |
| 22 | Convertible top hydraulic unit temperature sensor, signal | 9H |
| 23 | Outside temperature sensor, signal | 6D |
| 24 | Outside temperature, signal | 9F |
| 3 | Convertible top "locked" sensor, status | 9B |
| 3 | Convertible top "locked" sensor, status | 9A |
| 4 | Convertible top "open" sensor, signal | 14C |
| 5 | Convertible top "closed" sensor, signal | 14D |
| 6 | Lock actuator "open" sensor, signal | 14D |
| 7 | Lock actuator "closed" sensor, signal | 14E |
| 8 | Rear shelf flap "open" sensor, signal | 14H |
| 8 | Rear shelf flap "open" sensor, signal | 14F |
| 9 | Rear shelf flap "closed" sensor, signal | 14J |
| 9 | Rear shelf flap "closed" sensor, signal | 14F |
| A1 | Instrument cluster | 6K |
| A7/5 | Soft top control hydraulic unit | 5H |
| A7/5b1 | Convertible top control hydraulic unit temperature sensor | 7H |
| A7/5m1 | Convertible top control hydraulic unit electric motor | 7J |
| A85/5 | Trunk lid/liftgate lock | 21A |
| A85/5S1 | Trunk lid/liftgate lock main catch switch | 21B |
| B14 | Outside temperature sensor | 6C |
| CAN B | Interior CAN | 15K |
| CAN B | Interior CAN | 11H |
| CAN B | Interior CAN | 8G |
| CAN B | Interior CAN | 11D |
| CAN B | Interior CAN | 15B |
| CAN HMI | User interface CAN | 9L |
| M10/3 | Left power window motor | 22K |
| M10/4 | Right power window motor | 22L |
| M28/15 | Rear shelf drive electric motor | 7D |
| M28/16 | Lock actuator drive electric motor | 7D |
| M28/17 | Right side flap drive electric motor | 7E |
| N10/1 | Front SAM control unit with fuse and relay module | 6E |
| N10/2 | Rear SAM control unit with fuse and relay module | 18A |
| N52 | Soft top control control unit | 11E |
| N69/1 | Left door control unit | 18J |
| N69/2 | Right door control unit | 18J |
| N70/3 | Overhead control panel electronics | 3E |
| N70/3s12 | Power soft top switch | 1F |
| N73 | Electronic ignition switch control unit | 11A |
| N93/9 | AMG gateway control unit | 11K |
| S69/2 | Left convertible top LOCKED sensor | 7A |
| S69/3 | Right convertible top LOCKED sensor | 7C |
| S84/12 | Rear shelf flap OPEN sensor | 16F |
| S84/14 | Rear shelf flap CLOSED sensor | 16G |
| S84/24 | Sensor, soft top stowed and locked | 16G |
| S84/26 | Right side flap OPEN sensor | 16H |
| S84/27 | Right side flap CLOSED sensor | 16J |
| S84/3 | Convertible top OPEN sensor | 16C |
| S84/4 | Convertible top CLOSED sensor | 16D |
| S84/7 | Lock actuator cowl OPEN sensor | 16E |
| S84/8 | Lock actuator cowl CLOSED sensor | 16E |
