Remove/Install Head-Up Display - AR54.30-P-6400LW
Model 205, 213, 238, 253
with code 463 (Head-up display)

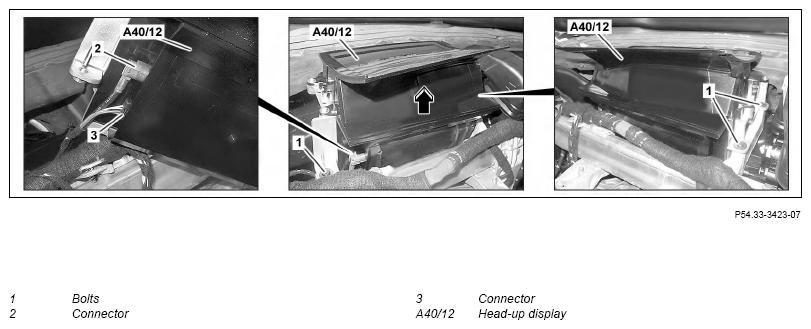

Shown on model 205
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Perform initial startup of heads-up display (A40/12) | When replacing heads-up display (A40/12). | |
| Model 238 with code 463 (Head-up display) | AD00.00-P-2000-06LWO | ||
| Model 205, 213, 253 with code 463 (Head-up display) | AD00.00-P-2000-04B | ||
| 2 | Remove dashboard | Model 205, 253 with code 463 (Head-up display) | AR68.10-P-1000LW |
| Model 213, 238 with code 463 (Head-up display) | AR68.10-P-1000LWE | ||
| 3 | Remove insulation from heads-up display (A40/12) | ||
| 4 | Remove bolts (1) | ||
| 5 | Lift up head-up display (A40/12) far enough to gain access to plugs (2, 3) | ||
| 6 | Detach plugs (2, 3) and remove head-up display (A40/12) | ||
| 7 | Install in the reverse order | ||
| Check | |||
| 8 | Check heads-up display (A40/12) | Model 213, 238 with code 463 (Head-up display) | AR54.30-P-6401-02LWO |
| Model 205, 253 with code 463 (Head-up display) | AR54.30-P-6401LW |
