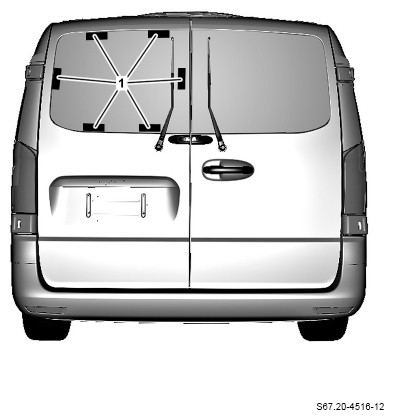

Align Rear Window In Body Opening - AR67.20-S-4050-04EE
Model 447.6/7
with code W50 (Rear-end door, double-wing, 180 degrees without window)
with code W78 (Window in tailgate or hinged rear door with wipe/wash system)
except code W64 (Separately opening rear window)
except code W65 (Tailgate)
Model 447.6/7
with code W54 (2-wing rear-end door, 270 degrees)
with code W78 (Window in tailgate or hinged rear door with wipe/wash system)
except code W64 (Separately opening rear window)
except code W65 (Tailgate)
ADJUST GAP DIMENSIONS
| Number | Designation | Model 447, 448 except code W64, W65, W68 | Model 447, 448 with code W64, W65, W68 | |||
|---|---|---|---|---|---|---|
| BE60.00-Z-1009-01KOJ | Adjust gap dimensions | Left rear-end door to right rear-end door | Dimension "IA" | mm | 6 (±1) | - |
| Rear-end door to bumper at side | Dimension "IB" | mm | 4, 5 (±1) | - | ||
| Rear-end door to bumper at bottom | Dimension "IC" | mm | 6 (±1, 5) | - | ||
| Rear-end door to tail lamp | Dimension "ID" | mm | 6, 4 (±1) | - | ||
| Rear-end door to cover over tail lamp | Dimension "IE" | mm | 6, 4 (±1) | - | ||
| Rear-end door to roof frame | Dimension "IF" | mm | 7 (±1, 5) | - | ||
| Rear window in rear-end door, all-round | Dimension "IG" | mm | 4 (±1) | - | ||
| For picture, see | AR60.00-S-0700-01E | - | ||||
