Remove/install passenger-side footwell woofer - AR82.62-P-7823LWE
MODEL 205
MODEL 213
MODEL 253
Shown on model 205
| Information on preventing damage to electronic components due to electrostatic discharge | AH54.00-P-0001-01A | ||
| Remove/install | |||
| 1 | Remove cover beneath instrument panel at passenger side | Model 205 Model 253 |
AR68.10-P-1520LW |
| Model 213 | AR68.10-P-1502LWE | ||
| 2 | Remove front floor covering on passenger side | Model 205 Model 253 |
AR68.20-P-2070LW |
| Model 213 | AR68.20-P-2065LWE | ||

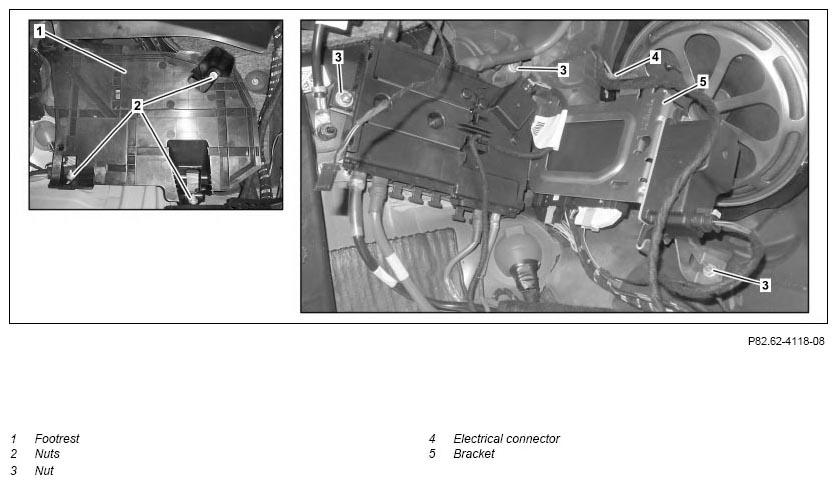

| 3 | Unscrew nuts (2) and remove footrest (1) | ||
| 4 | Remove the auxiliary battery | Model 205 with code ME04 (Mild hybrid drive) Model 205 with code ME06 (Hybrid drive 60 kW variant (incl. plugin)) Model 253.354/954 |
AR54.10-P-0007LW |
| 5 | Disconnect electrical connection (4) | ||
| 6 | Unscrew nuts (3) and slide bracket (5) to one side | ||

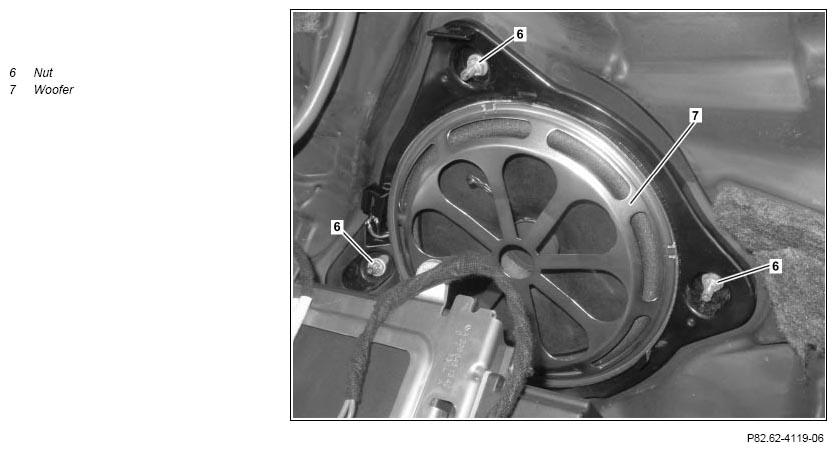

| 7 | Unscrew nuts (6) | ||
| 8 | Remove woofer (7) | ||
| 9 | Install in the reverse order |
