Remove/install pop-up bracket on tilting/sliding roof - AR77.20-P-1700LW
MODEL 205 with CODE 414 (Sliding sunroof)

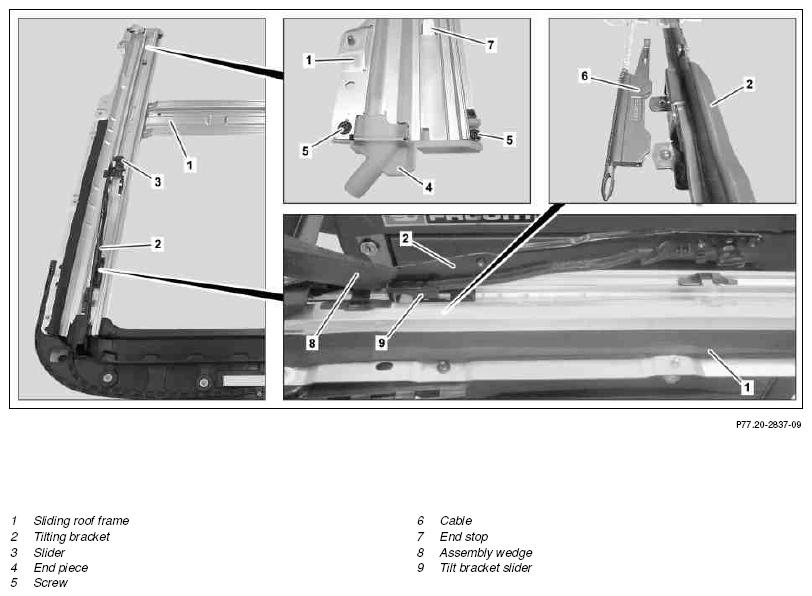

Shown on right side of sliding roof frame (1)
| Risk of injury caused by fingers being jammed or pinched when removing, installing or aligning hoods, doors, trunk lid/rear-end door or sliding roof. | No parts of the body or limbs should be within the operating area when the components are moving. | AS00.00-Z-0011-01A | |
| Remove/install | |||
| 1 | Remove sliding roof frame (1) | AR77.20-P-3000LW | |
| 2 | Unscrew bolt (5) on left and right side of sliding roof frame (1) | ||
| 3 | Remove end piece (4) on left and right side of sliding roof frame (1) | Replace end pieces (4). Otherwise leakage can occur on sliding roof frame (1). |
|
| 4 | Bend end stop (7) downward | Carefully bend end stop (7) downward. Otherwise end stop (7) can break. |
|
| 5 | Remove slider (3) from sliding roof frame (1) | ||
| 6 | Remove tilt bracket slider (9) from sliding roof frame (1) with assembly wedge (8) | ||
| Fig 2 | |||
| 7 | Unclip cable (6) from tilt bracket (2) and remove | ||
| 8 | Install in the reverse order |
