Remove/install front seat cushion cover - AR91.18-P-1800LW
Model 205.0/1/2
Model 253
Shown on model 205.0 with code 242 (Electrically adjustable front passenger seat with memory function) and code 873 (Seat heater for driver and front passenger)
Model 205.0/1/2, 253 with code 221 (Electrically adjustable left driver seat) except code 494 (USA version) or with code 222 (Electrically adjustable right front seat) except code 494 (USA version) or with code 275 (Electrically adjustable driver seat with memory function) or with code 241 (Memory switch for left electrically adjustable driver seat) or with code 242 (Electrically adjustable front passenger seat with memory function) or with code P65 (Seating comfort package)
| Remove | |||
| 1 | Remove seat cushion | Model 205.0/1/2, 253 except code 221 (Electrically adjustable left driver seat) except code 222 (Electrically adjustable right front seat) except code 241 (Memory switch for electrically adjustable driver seat, left) except code 242 (Front passenger seat, electrically adjustable with memory function) except code 275 (Driver's seat, electrically adjustable with memory function) except code P65 (Seat comfort package) Model 205.0/1/2, 253 with code 221 (Electrically adjustable left driver seat) with code 494 (US version) except code 222 (Electrically adjustable right front seat) except code 241 (Memory switch for electrically adjustable driver seat, left) except code 242 (Front passenger seat, electrically adjustable with memory function) except code 275 (Driver's seat, electrically adjustable with memory function) except code P65 (Seat comfort package) Model 205.0/1/2, 253 with code 222 (Electrically adjustable right front seat) with code 494 (US version) except code 221 (Electrically adjustable left driver seat) except code 241 (Memory switch for electrically adjustable driver seat, left) except code 242 (Front passenger seat, electrically adjustable with memory function) except code 275 (Driver's seat, electrically adjustable with memory function) except code P65 (Seat comfort package) |
AR91.10-P-3310LW |
| Model 205.0/1/2, 253 with code 221 (Electrically adjustable left driver seat) except code 494 (US version) Model 205.0/1/2, 253 with code 222 (Electrically adjustable right front seat) except code 494 (US version) Model 205.0/1/2, 253 with code 275 (Driver's seat, electrically adjustable with memory function) Model 205.0/2, 253 with code 241 (Memory switch for electrically adjustable driver seat, left) Model 205.0/2, 253 with code 242 (Front passenger seat, electrically adjustable with memory function) Model 205.0/2, 253 with code P65 (Seat comfort package) |
AR91.10-P-3310LWA | ||
| 2 | Unhook edge stripping (10) | Model 205.0/1/2, 253 with code 221 (Electrically adjustable left driver seat) except code 494 (US version) Model 205.0/1/2, 253 with code 222 (Electrically adjustable right front seat) except code 494 (US version) Model 205.0/1/2, 253 with code 275 (Driver's seat, electrically adjustable with memory function) Model 205.0/2, 253 with code 241 (Memory switch for electrically adjustable driver seat, left) Model 205.0/2, 253 with code 242 (Front passenger seat, electrically adjustable with memory function) Model 205.0/2, 253 with code P65 (Seat comfort package) |
|

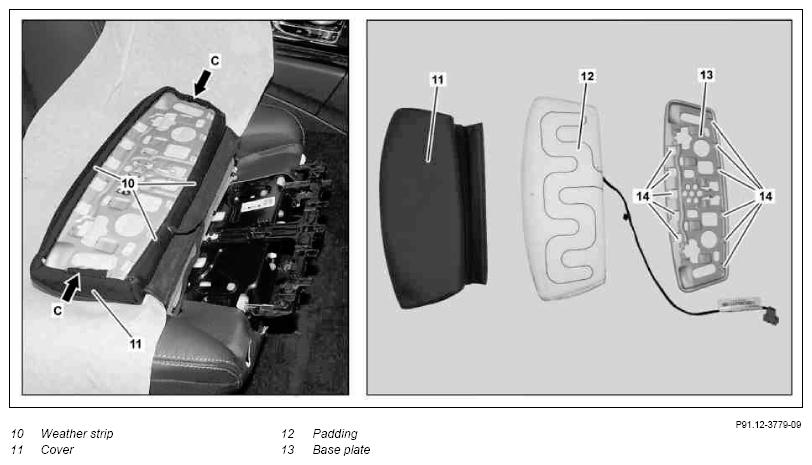

| Figure | |||
| 3 | Remove base plate (13) from padding (12) and cover (11) | Model 205.0/1/2, 253 with code 221 (Electrically adjustable left driver seat) except code 494 (US version) Model 205.0/1/2, 253 with code 222 (Electrically adjustable right front seat) except code 494 (US version) Model 205.0/1/2, 253 with code 275 (Driver's seat, electrically adjustable with memory function) Model 205.0/2, 253 with code 241 (Memory switch for electrically adjustable driver seat, left) Model 205.0/2, 253 with code 242 (Front passenger seat, electrically adjustable with memory function) Model 205.0/2, 253 with code P65 (Seat comfort package) |
|
| 4 | Remove padding (12) from cover (11) | Model 205.0/1/2, 253 with code 221 (Electrically adjustable left driver seat) except code 494 (US version) Model 205.0/1/2, 253 with code 222 (Electrically adjustable right front seat) except code 494 (US version) Model 205.0/1/2, 253 with code 275 (Driver's seat, electrically adjustable with memory function) Model 205.0/2, 253 with code 241 (Memory switch for electrically adjustable driver seat, left) Model 205.0/2, 253 with code 242 (Front passenger seat, electrically adjustable with memory function) Model 205.0/2, 253 with code P65 (Seat comfort package) |
|
| 5 | Slip cover (1) over padding (2) | ||

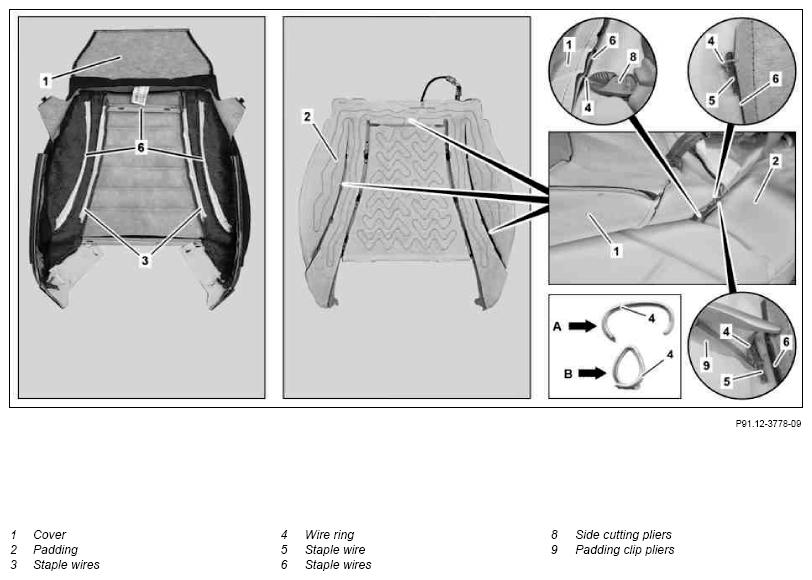

| 6 | Remove wire rings (4) from padding (2) using side cutting pliers (8) | Carefully remove residues from wire rings (4). Otherwise the padding (2) or the cover (1) may be damaged. |
|
| 7 | Unclip staple wires (3) at padding (2) | ||
| 8 | Remove cover (1) from upholstery (2) | ||
| 9 | Pull staple wires (3, 6) out of cover (1) | When replacing the cover (1). | |
| Install | |||
| 10 | Insert staple wires (3, 6) into new cover (1) | When replacing the cover (1). | |
| 11 | Align cover (1) over padding (2) so that the seams are located in the notches of the padding (2) | with code 401 (Climatised front seats) Model 205.0/1/2, 253 with code 873 (Seat heating for driver and front passenger) The seat heater mat is bonded to the padding (2). When replacing the padding (2) or the seat heater mat both parts must be replaced. |
|
| 12 | Clip in staple wires (3) at padding (2) | ||
| 13 | Secure staple wires (6) to the eyelets using the wire rings (4) on the staple wire (5) | ||
| Fig 3 | |||
| 14 | Slip cover (1) over padding (2) | ||
| 15 | Insert padding (12) into cover (11) | Model 205.0/1/2, 253 with code 221 (Electrically adjustable left driver seat) except code 494 (US version) Model 205.0/1/2, 253 with code 222 (Electrically adjustable right front seat) except code 494 (US version) Model 205.0/1/2, 253 with code 275 (Driver's seat, electrically adjustable with memory function) Model 205.0/2, 253 with code 241 (Memory switch for electrically adjustable driver seat, left) Model 205.0/2, 253 with code 242 (Front passenger seat, electrically adjustable with memory function) Model 205.0/2, 253 with code P65 (Seat comfort package) The seat heater mat is bonded to the padding (12). When replacing the padding (12) or the seat heater mat, both parts must be replaced. |
|
| 16 | Insert base plate (13) into cover (11) | Model 205.0/1/2, 253 with code 221 (Electrically adjustable left driver seat) except code 494 (US version) Model 205.0/1/2, 253 with code 222 (Electrically adjustable right front seat) except code 494 (US version) Model 205.0/1/2, 253 with code 275 (Driver's seat, electrically adjustable with memory function) Model 205.0/2, 253 with code 241 (Memory switch for electrically adjustable driver seat, left) Model 205.0/2, 253 with code 242 (Front passenger seat, electrically adjustable with memory function) Model 205.0/2, 253 with code P65 (Seat comfort package) |
|
| 17 | Hook in edge stripping (10) | Model 205.0/1/2, 253 with code 221 (Electrically adjustable left driver seat) except code 494 (US version) Model 205.0/1/2, 253 with code 222 (Electrically adjustable right front seat) except code 494 (US version) Model 205.0/1/2, 253 with code 275 (Driver's seat, electrically adjustable with memory function) Model 205.0/2, 253 with code 241 (Memory switch for electrically adjustable driver seat, left) Model 205.0/2, 253 with code 242 (Front passenger seat, electrically adjustable with memory function) Model 205.0/2, 253 with code P65 (Seat comfort package) |
|
| 18 | Install seat cushion | Model 205.0/1/2, 253 except code 221 (Electrically adjustable left driver seat) except code 222 (Electrically adjustable right front seat) except code 241 (Memory switch for electrically adjustable driver seat, left) except code 242 (Front passenger seat, electrically adjustable with memory function) except code 275 (Driver's seat, electrically adjustable with memory function) except code P65 (Seat comfort package) Model 205.0/1/2, 253 with code 221 (Electrically adjustable left driver seat) with code 494 (US version) except code 222 (Electrically adjustable right front seat) except code 241 (Memory switch for electrically adjustable driver seat, left) except code 242 (Front passenger seat, electrically adjustable with memory function) except code 275 (Driver's seat, electrically adjustable with memory function) except code P65 (Seat comfort package) Model 205.0/1/2, 253 with code 222 (Electrically adjustable right front seat) with code 494 (US version) except code 221 (Electrically adjustable left driver seat) except code 241 (Memory switch for electrically adjustable driver seat, left) except code 242 (Front passenger seat, electrically adjustable with memory function) except code 275 (Driver's seat, electrically adjustable with memory function) except code P65 (Seat comfort package) |
AR91.10-P-3310LW |
| Model 205.0/1/2, 253 with code 221 (Electrically adjustable left driver seat) except code 494 (US version) Model 205.0/1/2, 253 with code 222 (Electrically adjustable right front seat) except code 494 (US version) Model 205.0/1/2, 253 with code 275 (Driver's seat, electrically adjustable with memory function) Model 205.0/2, 253 with code 241 (Memory switch for electrically adjustable driver seat, left) Model 205.0/2, 253 with code 242 (Front passenger seat, electrically adjustable with memory function) Model 205.0/2, 253 with code P65 (Seat comfort package) |
AR91.10-P-3310LWA |
