Check Brake Lining Thickness - AP42.10-P-4253A
WARNING: This page does not describe the selected car, but rather 27 other vehicles, including the 2019 Mercedes-Benz GLE63 S AMG, 2019 Mercedes-Benz GLE63 AMG, 2019 Mercedes-Benz GLE43 AMG, 2019 Mercedes-Benz GLE400, and 2018 Mercedes-Benz GLE63 S AMG. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 126, 164, 166, 169, 171, 197, 201, 204, 209, 211, 216, 219, 221, 230, 231, 240, 245 (except 245.286), 251
| Risk of death caused by vehicle slipping or toppling off of the lifting platform. | Align vehicle between vehicle lift columns and position the four support plates at the vehicle lift support points specified by the vehicle manufacturer. | AS00.00-Z-0010-01A | |
| Risk of injury. Skin or eye injuries may result when handling hot or glowing objects. | Wear protective gloves, protective clothing and safety glasses, if necessary. | AS00.00-Z-0002-01A | |
| Notes on handling, transport and storage of ceramic brake disks | AH42.10-P-9406-13A | ||
| Notes on repairs to brake system | AH42.00-P-0003-01A | ||
| Check | |||

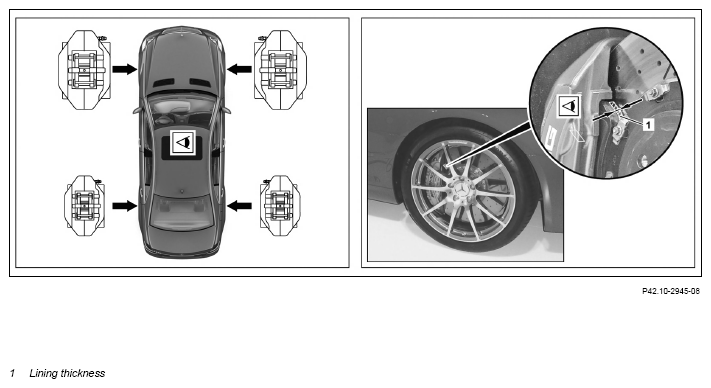

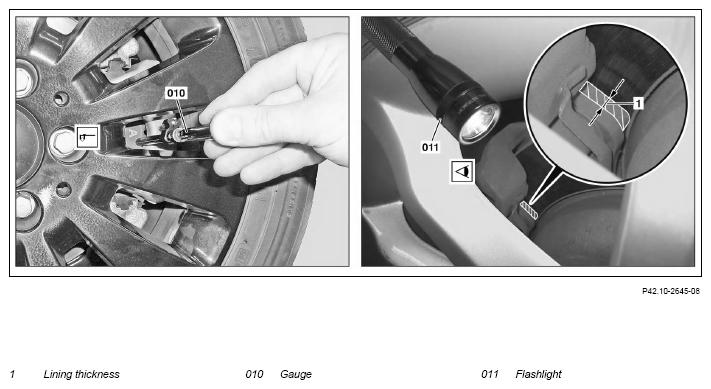

| 1 | Check lining thickness (1) of brake pads using gauge (010) | Model 126, 164, 166, 169, 171, 197, 201, 204, 209, 211, 216, 219, 221, 230, 231, 240, 245 (except 245.286), 251 | |
| Model 164, 166, 169, 197.3/4, 204, 209, 216 (except 216.374/377/379), 221 (except 221.074/077/174/177/179), 230, 231, 245 (except 245.286), 251 |
AP42.10-P-4253-01GZ | ||
| Fig 1 | |||

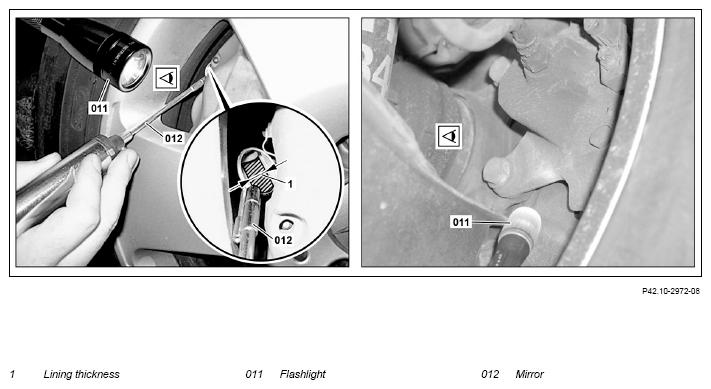

If access not possible due to mounted wheel and tire assembly: ↓ Perform measurement on inner brake lining. If measurement on brake lining is not possible: ↓ Subject to separate repair order, remove complete wheels and perform appropriate measurements. |
Fig 2 | ||
| 2 | Determine likely remaining distance of brake linings | Model 126, 164, 166, 169, 171, 197, 201, 204, 209, 211, 216, 219, 221, 230, 231, 240, 245 (except 245.286), 251 | |
If the wear limit for the brake linings is reached, the brake linings must be replaced subject to separate repair order. Otherwise the braking effect may be impaired and people, property and environmental damage may result! |
AP42.10-P-4253-03EW | ||
In order to avoid an unscheduled workshop visit between services, it is necessary to determine the remaining distance of the present brake linings. If the remaining distance determined is smaller than the next service interval, premature brake pad replacement should be recommended to the customer. |
|||
| Model 164, 251 front axle brake lining thickness Brake lining thickness | *BE42.10-P-1001-05J | ||
| Model 166 front axle brake lining thickness Brake lining | *BE42.10-P-1001-05P | ||
| Model 169, 171, 211, 245 (except 245.286) front axle brake lining thickness Brake pad thickness | *BE42.10-P-1001-05H | ||
| Model 197 front axle brake lining thickness Brake shoe thickness | *BE42.10-P-1001-05O | ||
| Model 204 front axle brake lining thickness Brake lining | *BE42.10-P-1001-05L | ||
| Model 209 front axle brake lining thickness Brake lining thickness | *BE42.10-P-1001-05I | ||
| Model 216, 221 front axle brake lining thickness Brake lining thickness | *BE42.10-P-1001-05K | ||
| Model 219, 240 front axle brake lining thickness Brake lining thickness | *BE42.10-P-1001-05M | ||
| Model 230 front axle brake lining thickness Brake pad thickness | *BE42.10-P-1001-05N | ||
| Model 231 front axle brake lining thickness Brake pad | *BE42.10-P-1001-05S | ||
| Model 164, 251 rear axle brake lining thickness Brake lining thickness | *BE42.10-P-1001-15I | ||
| Model 166 rear axle brake lining thickness Brake lining | *BE42.10-P-1001-15Q | ||
| Model 169, 171, 211, 245 (except 245.286) rear axle brake lining thickness Brake pad thickness | *BE42.10-P-1001-15G | ||
| Model 197 rear axle brake lining thickness Brake shoe thickness | *BE42.10-P-1001-15O | ||
| Model 204 rear axle brake lining thickness Brake pad | *BE42.10-P-1001-15K | ||
| Model 209 rear axle brake lining thickness Brake lining thickness | *BE42.10-P-1001-15H | ||
| Model 216, 221 rear axle brake lining thickness Brake lining thickness | *BE42.10-P-1001-15J | ||
| Model 219, 240 rear axle brake lining thickness Brake lining thickness | *BE42.10-P-1001-15L | ||
| Model 230 rear axle brake lining thickness Brake pad thickness | *BE42.10-P-1001-15N | ||
| Model 231 rear axle brake lining thickness Brake pad | *BE42.10-P-1001-15P |
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | Model 169.006/007/031/032/033/306/307/331/332/333 | Model 169.008/034/090/308/334 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05H | Brake pad thickness | New (with pad backing plate) | mm | 18, 7 | 19, 7 |
| Wear limit (without pad backing plate) | mm | ≤ 2, 0 | ≤ 2, 0 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | ≤ 11, 2 | ≤ 11, 7 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5, 0 | 5, 5 | ||
| Response of wear limit | mm | 3, 0 | 3, 0 | ||
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | Model 245.207/208/233/234/286 | Model 245.231/232 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05H | Brake pad thickness | New (with pad backing plate) | mm | 19, 7 | 18, 7 |
| Wear limit (without pad backing plate) | mm | ≤ 2, 0 | ≤ 2, 0 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | ≤ 11, 7 | ≤ 11, 2 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5, 5 | 5, 0 | ||
| Response of wear limit | mm | 3, 0 | 3, 0 | ||
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | Model 171 with floating brake caliper | Model 171 (except 171.473) with fixed brake caliper | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05H | Brake pad thickness | New (with pad backing plate) | mm | 20 | 17, 3 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | - | - | ||
| Wear limit (without pad backing plate) for maintenance service | mm | - | - | ||
| Response of wear limit | mm | ≈ 4 | ≈ 3 | ||
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | Model 171.473 with fixed brake caliper | MODEL 211.020/022/220/222, MODEL 211.054/254 with floating brake caliper | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05H | Brake pad thickness | New (with pad backing plate) | mm | 16 | 20, 1 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 10 | 11, 8 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | - | 6, 3 | ||
| Response of wear limit | mm | ≈ 3 | ≈ 3 | ||
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | Model 211.080/082/087/280/282/287 | Model 211.083/283 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05H | Brake pad thickness | New (with pad backing plate) | mm | 18 | 20 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 11 | 11 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | - | - | ||
| Response of wear limit | mm | ≈ 2 | ≈ 3 | ||
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | MODEL 211.084/089/092/284/289/292 with CODE 950 or with CODE 952 | MODEL 211.084/089/092/284/289/292 except CODE 950 or except CODE 952 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05H | Brake pad thickness | New (with pad backing plate) | mm | 20 | 18, 5 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 12 | 11 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 6 | 5, 5 | ||
| Response of wear limit | mm | ≈ 3 | ≈ 3 | ||
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | Model 211.090/290 | Model 211.029 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05H | Brake pad thickness | New (with pad backing plate) | mm | 18, 5 | 17, 8 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 11, 8 | 10, 8 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5, 8 | 5 | ||
| Response of wear limit | mm | ≈ 3 | ≈ 3 | ||
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | MODEL 211.054/254 with fixed brake caliper, MODEL 211.608/620 with fixed brake caliper | MODEL 211.004/006/016/023/042/061/206/216/242/261/606, MODEL 211.026/065 with floating brake caliper | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05H | Brake pad thickness | New (with pad backing plate) | mm | 16, 9 | 20 |
| Wear limit (without pad backing plate) | mm | 1, 8 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 10, 2 | 11 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5 | 5, 5 | ||
| Response of wear limit | mm | ≈ 3 | ≈ 3 | ||
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | MODEL 211.007/008/208, MODEL 211.041/241 with floating brake caliper, MODEL 211.052 except CODE 950, except CODE 951 or except CODE 952, MODEL 211.608 with floating brake caliper | MODEL 211.026/065 with fixed brake caliper, MODEL 211.028/056/070/076/223/226/256/265/270/276/616 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05H | Brake pad thickness | New (with pad backing plate) | mm | 20, 1 | 17 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 11, 8 | 11 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 6, 3 | 6, 5 | ||
| Response of wear limit | mm | ≈ 3 | ≈ 3 | ||
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | MODEL 211.041/241 with fixed brake caliper, MODEL 211.052 with CODE 950, with CODE 951, or with CODE 952, with fixed brake caliper, MODEL 211.072/272 with CODE 494, with CODE 498, with CODE 625, MODEL 211.072 with CODE 950, with CODE 951, with CODE 952 | MODEL 211.072/272 except code 494, except CODE 498, except CODE 625, model 211.072 except CODE 950, except CODE 951, except CODE 952 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05H | Brake pad thickness | New (with pad backing plate) | mm | 16, 9 | 17, 8 |
| Wear limit (without pad backing plate) | mm | 1, 8 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 10, 2 | 10, 4 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5 | 5, 4 | ||
| Response of wear limit | mm | ≈ 3 | ≈ 3 | ||
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | Model 211.077/277 | ||
|---|---|---|---|---|
| BE42.10-P-1001-05H | Brake pad thickness | New (with pad backing plate) | mm | 17, 55 |
| Wear limit (without pad backing plate) | mm | 1, 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 10, 9 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5, 4 | ||
| Response of wear limit | mm | ≈ 3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | Model 209.308/341/354/441/454 except code 950 (AMG Sports package) except code 952 (Sports package) except code P61 (Grand Edition) except code P84 (Sports model) | Model 209.308/341/354/441/454 with code 950 (AMG Sports package) Model 209.308/341/354/441/454 with code 952 (Sports package) Model 209.308/341/354/441/454 with code P61 (Grand Edition) Model 209.308/341/354/441/454 with code P84 (Sports model) Model 209.320/372/420/472 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05I | Brake lining thickness | New (with pad backing plate) | mm | 19 | 16, 5 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | - | - | ||
| Wear limit (without pad backing plate) for maintenance service | mm | - | - | ||
| Wear indicator activated | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | Model 209.316 | Model 209.342/343/442 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05I | Brake lining thickness | New (with pad backing plate) | mm | 19, 8 | 19, 8 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 12, 0 | 14, 2 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 6 | - | ||
| Wear indicator activated | mm | 3 | 3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | MODEL 209.356/456 with CODE 494/498/625 | Model 209.361/365/461/465 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05I | Brake lining thickness | New (with pad backing plate) | mm | 19, 8 | 19, 8 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 12 | 14, 2 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5, 8 | - | ||
| Wear indicator activated | mm | 2...3 | 3 | ||
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | MODEL 209.375/475, MODEL 209.376 up to 23.04.04 with floating brake caliper, MODEL 209.476 up to 23.04.04 | Model 209.377/477 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05I | Brake lining thickness | New (with pad backing plate) | mm | 17, 8 | 16 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 12, 2 | |||
| Wear limit (without pad backing plate) for maintenance service | mm | - | - | ||
| Wear indicator activated | mm | 3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | Model 209.376 With fixed brake caliper | Model 209.376/476 as of 4/24/04 With floating brake caliper | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05I | Brake lining thickness | New (with pad backing plate) | mm | 17 | 16 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 11 | 10 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | - | - | ||
| Wear indicator activated | mm | ≈ 2 | 2 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | Model 164 | Model 251 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05J | Brake lining thickness | New (with pad backing plate) | mm | 19, 75 | 19, 75 |
| New (without pad backing plate) | mm | 14 | 14 | ||
| Wear limit (without pad backing plate) | mm | ≤ 2 | ≤ 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | ≤ 11, 8 | ≤ 11, 8 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5, 8 | 5, 8 | ||
| Wear indicator activated (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | Model 216.371/386 Model 216.376 with code 494 (US version) Model 216.376 with code 498 (Japanese version) Model 216.376 with code 625 (Australia specification) | Model 216.373/374/377/379/394 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05K | Brake lining thickness | New (with pad backing plate) | mm | 17 | 16 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 10 | 9, 5 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5 | 4, 5 | ||
| Wear indicator activated | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | Model 216.376 except code 494 (US version) except code 498 (Japanese version) except code 625 (Australia specification) | Model 221.003/026/028/054/057/073/080/082/083/084/086/087/094/095/103/126/154/157/173/180/182/183/184/186/187/194/195 Model 221.128 except code Z07 (Top protection) Model 221.176 with code 494 (US version) except code Z07 (Top protection) except code Z19 (S600 Pullman Guard state sedan) Model 221.176 with code 498 (Japanese version) except code Z07 (Top protection) except code Z19 (S600 Pullman Guard state sedan) Model 221.176 with code 625 (Australia specification) except code Z07 (Top protection) except code Z19 (S600 Pullman Guard state sedan) | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05K | Brake lining thickness | New (with pad backing plate) | mm | 16, 75 | 17 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 10, 1 | 10 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 4, 6 | 5 | ||
| Wear indicator activated | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | Model 221.022/056/070/071/122/156/170/171 | Model 221.074/077/174/177/179 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05K | Brake lining thickness | New (with pad backing plate) | mm | 17, 8 | 16 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 10, 8 | 9, 5 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5 | 4, 5 | ||
| Wear indicator activated | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | Model 221.128 with code Z07 (Top protection) Model 221.176 with code Z07 (Top protection) with code Z19 (S600 Pullman Guard state sedan) | Model 221.176 except code 494 (US version) except code 498 (Japanese version) except code 625 (Australia specification) except code Z07 (Top protection) With 8-piston brake caliper | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05K | Brake lining thickness | New (with pad backing plate) | mm | 16, 2 | 16, 5 |
| Wear limit (without pad backing plate) | mm | 1, 8 | 1, 8 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 9, 5 | 9, 8 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5 | 4, 8 | ||
| Wear indicator activated | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | Model 204.00/03/04/052/084/085/20/23/24/252/284/302/33/90/93/957/981/982/983/984/988/99 Model 204.054/081/082/254/282 except code 950 (AMG Sports package) except code 952 (Sports package) except code P53 (Toolpackage - Exterieur Sport) Model 204.303/347/348/349 except code P84 (Sports model) | Model 204.02/055/056/057/06/080/087/088/089/09/22/256/257/289/29/35/38/956/987 Model 204.054/081/082/254/282 with code 950 (AMG Sports package) with code 952 (Sports package) with code P53 (Toolpackage - Exterior Sport) Model 204.303/347/348/349 with code P84 (Sports model) | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05L | Brake lining | Brake lining, new | mm | 14, 0 | 12, 5 |
| Pad backing plate | mm | 5, 5 | 5, 5 | ||
| Wear limit | mm | 2, 0 | 2, 0 | ||
| Brake wear indicator activated (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | Model 204.07/27/37 | ||
|---|---|---|---|---|
| BE42.10-P-1001-05L | Brake lining | Brake lining, new | mm | 9, 75 |
| Pad backing plate | mm | 6, 0 | ||
| Wear limit | mm | 2, 0 | ||
| Brake wear indicator activated (if installed) | mm | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE PAD
| Number | Designation | MODEL 219.322/354/356/357/375, MODEL 219.372 with CODE 494/498/625 | MODEL 219.372 except CODE 494/498/625 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05M | Brake lining thickness | New (with pad backing plate) | mm | 17, 3 | 17, 8 |
| Wear limit (without pad backing plate) | mm | 2, 5 | 2, 0 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 8, 1 | 7, 8 | ||
| Activation of wear indicator | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE PAD
| Number | Designation | Model 219.376 | Model 219.377 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05M | Brake lining thickness | New (with pad backing plate) | mm | 17, 2 | 16, 55 |
| Wear limit (without pad backing plate) | mm | 1, 8 | 0, 7 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 7, 5 | 7, 5 | ||
| Activation of wear indicator | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE PAD
| Number | Designation | Model 240 | ||
|---|---|---|---|---|
| BE42.10-P-1001-05M | Brake lining thickness | New (with pad backing plate) | mm | 18, 2 |
| Wear limit (without pad backing plate) | mm | 2, 5 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 11, 2 | ||
| Activation of wear indicator | mm | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE PAD
| Number | Designation | Model 230.454/456/458 with code 952 (Sports package) Model 230.471 with code 951 (Sports package USA) except code 494 (US version) | Model 230.454/456/458 except code 952 (Sports package) Model 230.471 with code 494 (US version) Model 230.475 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05N | Brake pad thickness | New (without pad backing plate) | mm | 12 | 11, 7 |
| Pad backing plate | mm | 5, 8 | 5, 6 | ||
| Wear limit | mm | 2 | 2 | ||
| Wear indicator activated | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE PAD
| Number | Designation | Model 230.470 Model 230.479 with code P99 (Special model "AMG Black Series") except code 951 (Sports package USA) | Model 230.476/477 Model 230.479 with code 951 (Sports package USA) | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05N | Brake pad thickness | New (without pad backing plate) | mm | 9, 8 | 10, 8 |
| Pad backing plate | mm | 6, 8 | 7 | ||
| Wear limit | mm | 0, 7 | 0, 7 | ||
| Wear indicator activated | mm | 1...2 | 1...2 | ||
CHECK VALUES FOR FRONT BRAKE PAD
| Number | Designation | Model 230.467 | Model 230.472/474 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05N | Brake pad thickness | New (without pad backing plate) | mm | 12, 7 | 12, 2 |
| Pad backing plate | mm | 5 | 5 | ||
| Wear limit | mm | 2 | 2 | ||
| Wear indicator activated | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE SHOE
| Number | Designation | Model 197 except code B07 (Ceramic brake system) | Model 197 with code B07 (Ceramic brake system) | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05O | Brake shoe thickness | New | mm | 16, 55 | 17, 7 |
| Pad backing plate | mm | 6, 8 | 6, 7 | ||
| Wear limit | mm | 0, 7 | 1, 5 | ||
| Wear indicator activated | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | MODEL 166.003/004/023/024/055/057/058 except CODE 494, MODEL 166.006/056/064/075 except CODE 494/P31/Z04/Z05, MODEL 166.062/823/824/856 except CODE 494/P31 | MODEL 166.003/004/023/024/055/057/058/062 with CODE 494, MODEL 166.823/824/856 with CODE 494, except CODE P31 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05P | Brake lining | Brake lining, new | mm | 13, 80 | 12, 00 |
| Pad backing plate | mm | 6, 50 | 6, 50 | ||
| Wear limit | mm | 2, 00 | 2, 00 | ||
| Activation of wear indicator (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | MODEL 166.006/056/064/075 with CODE Z04/Z05, MODEL 166.056/062/064/075/823/824/856 with CODE P31 except CODE 494, MODEL 166.063/864 with CODE Z04/Z05 except CODE 494, MODEL 166.073/872/873 except CODE 494, MODEL 166.871 | MODEL 166.006/064/075 with CODE 494 except CODE Z04/Z05, MODEL 166.056 with CODE 494 except CODE P31/Z04/Z05 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05P | Brake lining | Brake lining, new | mm | 13, 80 | 14, 00 |
| Pad backing plate | mm | 4, 50 | 6, 50 | ||
| Wear limit | mm | 2, 00 | 2, 00 | ||
| Activation of wear indicator (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | MODEL 166.056/823/824/856 with CODE 494+P31, MODEL 166.063/073/864/872/873 with CODE 494 | Model 166.074/874/875 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05P | Brake lining | Brake lining, new | mm | 12, 00 | 9, 75 |
| Pad backing plate | mm | 4, 50 | 6, 00 | ||
| Wear limit | mm | 2, 00 | 2, 00 | ||
| Activation of wear indicator (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR FRONT BRAKE LINING
| Number | Designation | Model 231.457/465/466/473 | Model 231.474/479 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-05S | Brake pad | Brake pad, new | mm | 12, 0 | 10, 0 |
| Pad backing plate | mm | 5, 0 | 6, 0 | ||
| Wear limit | mm | 2, 0 | 2, 0 | ||
| Wear indicator activated (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 169 | Model 171 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15G | Brake pad thickness | New (with pad backing plate) | mm | 14, 4 | 14, 5 |
| Wear limit (without pad backing plate) | mm | ≤ 2, 0 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | ≤ 8, 5 | 9 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 3, 5 | - | ||
| Wear indicator activated | mm | - | ≈ 2 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | MODEL 211.004/006/016/023/026/028/042/056/061/065/070/080/082/083/087/206/216/223/226/242/256/261/265/270/280/282/283/287/606/616 | MODEL 211.007/008/020/022/041/052/054/072/084/089/090/092/208/220/222/241/254/272/284/289/290/292/608/620 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15G | Brake pad thickness | New (with pad backing plate) | mm | 15, 5 | 16 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 11 | 9, 5 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5, 5 | 4, 5 | ||
| Wear indicator activated | mm | 2 | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | MODEL 211.026/065 with CODE 491, with CODE 498, with CODE 625 | Model 211.029 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15G | Brake pad thickness | New (with pad backing plate) | mm | 16 | 16 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 11, 5 | 9, 9 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | - | 4, 2 | ||
| Wear indicator activated | mm | 3 | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 211.076/276 | Model 211.077/277 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15G | Brake pad thickness | New (with pad backing plate) | mm | 16 | 15 |
| Wear limit (without pad backing plate) | mm | 2 | 1, 8 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 10 | 8, 9 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5, 5 | 4, 4 | ||
| Wear indicator activated | mm | ≈ 2 | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 245 | ||
|---|---|---|---|---|
| 3E42.10-P-1001-15G | Brake pad thickness | New (with pad backing plate) | mm | 14, 4 |
| Wear limit (without pad backing plate) | mm | ≤ 2, 0 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | ≤ 8, 5 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 3, 5 | ||
| Wear indicator activated | mm | - | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 209.308/320/341/354/356/372/377/420/441/454/456/472/477 | Model 209.316/342/343/442 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15H | Brake lining thickness | New (with pad backing plate) | mm | 14 | 14, 5 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | - | 8, 8 | ||
| Wear indicator activated (if installed) | mm | ≈ 3 | ≈ 3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 209.361/365/461/465 | Model 209.375/475 Model 209.376/476 up to 4/23/04 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15H | Brake lining thickness | New (with pad backing plate) | mm | 15, 5 | 15 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 11 | 9 | ||
| Wear indicator activated (if installed) | mm | ≈ 3 | ≈ 2 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 209.376/476 as of 4/24/04 | ||
|---|---|---|---|---|
| BE42.10-P-1001-15H | Brake lining thickness | New (with pad backing plate) | mm | 15 |
| Wear limit (without pad backing plate) | mm | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 10 | ||
| Wear indicator activated (if installed) | mm | ≈ 2 | ||
CHECK VALUES FOR REAR BRAKE LINING
| Number | Designation | Model 164 (except 164.177) | Model 164.177 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15I | Brake lining thickness | New (with pad backing plate) | mm | 17 | 16, 5 |
| New (without pad backing plate) | mm | 12 | 11 | ||
| Wear limit (without pad backing plate) | mm | ≤ 2 | ≤ 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | ≤ 10 | ≤ 10 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 5 | 4, 5 | ||
| Wear indicator activated (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR REAR BRAKE LINING
| Number | Designation | Model 251.077/177 | Model 251 (except 251.077/177) | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15I | Brake lining thickness | New (with pad backing plate) | mm | 16, 5 | 17 |
| New (without pad backing plate) | mm | 11 | 12 | ||
| Wear limit (without pad backing plate) | mm | ≤ 2 | ≤ 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | ≤ 10 | ≤ 10 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 4, 5 | 5 | ||
| Wear indicator activated (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 216.371/373/386/394 Model 216.376 With floating brake caliper | Model 216.374/377/379 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15J | Brake lining thickness | New (with pad backing plate) | mm | 16 | 16, 5 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 9, 5 | 10 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 4, 5 | 4, 5 | ||
| Wear indicator activated (if installed) | mm | - | - | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 216.376 With fixed brake caliper | Model 221.003/026/057/080/082/083/087/094/095/103/126/157/173/180/182/183/187/194/195 Model 221.176 except code Z07 (Top protection) except code Z19 (S600 Pullman Guard state sedan) With floating brake caliper | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15J | Brake lining thickness | New (with pad backing plate) | mm | 15 | 16 |
| Wear limit (without pad backing plate) | mm | 2, 5 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 8, 5 | 9, 5 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 4 | 4, 5 | ||
| Wear indicator activated (if installed) | mm | - | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 221.022/056/070/071/122/156/170/171 | Model 221.028/054/074/077/084/086/154/174/177/179/184/186 Model 221.128 except code Z07 (Top protection) | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15J | Brake lining thickness | New (with pad backing plate) | mm | 16 | 16, 5 |
| Wear limit (without pad backing plate) | mm | 2 | 2 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 9, 9 | 10 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 4, 2 | 4, 5 | ||
| Wear indicator activated (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 221.128/176 with code Z07 (Top protection) with code Z19 (S600 Pullman Guard state sedan) | Model 221.176 except code Z07 (Top protection) except code Z19 (S600 Pullman Guard state sedan) With fixed brake caliper | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15J | Brake lining thickness | New (with pad backing plate) | mm | 14 | 15 |
| Wear limit (without pad backing plate) | mm | 1, 8 | 2, 5 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 8, 3 | 8, 5 | ||
| Wear limit (without pad backing plate) for maintenance service | mm | 3, 8 | 4 | ||
| Wear indicator activated (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 204.00/02/03/04/05/06/08/09/20/22/23/24/25/28/29/30/33/34/35/38/90/93/95/98/99 | MODEL 204.077/277, MODEL 204.377 except CODE P98 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15K | Brake pad | Brake pad, new | mm | 12 | 9, 1 |
| Pad backing plate | mm | 5, 0 | 4, 5 | ||
| Wear limit | mm | 2 | 2 | ||
| Brake wear indicator activated (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | MODEL 204.377 with CODE P98 | ||
|---|---|---|---|---|
| BE42.10-P-1001-15K | Brake pad | Brake pad, new | mm | 9, 1 |
| Pad backing plate | mm | 5, 5 | ||
| Wear limit | mm | 2 | ||
| Brake wear indicator activated (if installed) | mm | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 219.322/354/356/357/372/375 | Model 219.376 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15L | Brake lining thickness | New (with pad backing plate) | mm | 16, 0 | 15, 7 |
| Wear limit (without pad backing plate) | mm | 2, 0 | 2, 5 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 7, 0 | 7, 7 | ||
| Activation of wear indicator (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 219.377 | Model 240 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15L | Brake lining thickness | New (with pad backing plate) | mm | 14, 7 | 18, 2 |
| Wear limit (without pad backing plate) | mm | 1, 4 | 2, 5 | ||
| Wear limit (with pad backing plate) for maintenance service | mm | 7, 0 | 11, 2 | ||
| Activation of wear indicator (if installed) | mm | 2...3 | 3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 230.470/472 Model 230.479 with code P99 (Special model "AMG Black Series") except code 951 (Sports package USA) | MODEL 230.454/456/458/467/471/474/475 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15N | Brake pad thickness | New (without pad backing plate) | mm | 9, 1 | 10, 2 |
| Pad backing plate | mm | 5, 6 | 5, 8 | ||
| Wear limit | mm | 2 | 2 | ||
| Wear indicator activated | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 230.476/477 Model 230.479 with code 951 (Sports package USA) | ||
|---|---|---|---|---|
| BE42.10-P-1001-15N | Brake pad thickness | New (without pad backing plate) | mm | 10, 5 |
| Pad backing plate | mm | 5, 6 | ||
| Wear limit | mm | 2 | ||
| Wear indicator activated | mm | 2...3 | ||
CHECK VALUES FOR REAR BRAKE SHOE
| Number | Designation | Model 197 except code B07 (Ceramic brake system) | Model 197 with code B07 (Ceramic brake system) | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15O | Brake shoe thickness | New (without pad backing plate) | mm | 17, 9 | 15, 4 |
| Pad backing plate | mm | 6, 9 | 6, 3 | ||
| Wear limit | mm | 1, 6 | 1, 2 | ||
| Wear indicator activated | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR REAR BRAKE PAD
| Number | Designation | Model 231.474/479 except code B07 (Ceramic brake system) | Model 231.457/465/466/473 Model 231.474/479 with code B07 (Ceramic brake system) | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15P | Brake pad | Brake pad, new | mm | 11, 0 | 12, 0 |
| Pad backing plate | mm | 6, 0 | 6, 0 | ||
| Wear limit | mm | 2, 0 | 2, 0 | ||
| Brake wear indicator activated (if installed) | mm | 2...3 | 2...3 | ||
CHECK VALUES FOR REAR AXLE BRAKE LINING
| Number | Designation | Model 166.003/004/006/023/024/055/056/057/058/062/063/064/073/823/824/856/864/871/872/873 | Model 166.074/075/874/875 | ||
|---|---|---|---|---|---|
| BE42.10-P-1001-15Q | Brake lining | Brake lining, new | mm | 12 | 10 |
| Pad backing plate | mm | 6 | 6 | ||
| Wear limit | mm | 2 | 2 | ||
| Wear indicator activated (if installed) | mm | 2...3 | 2...3 | ||
