Remove/Install Rear Bumper Corners - Ar88.20-D-0010H
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 906
| Remove/install | |||
| 1 | Remove protective strip (3) | AR88.80-D-1040H | |
| 2 | Remove clips (4) | ||
| 3 | Detach bumper corner top section (2 from side wall using long wedge | ||

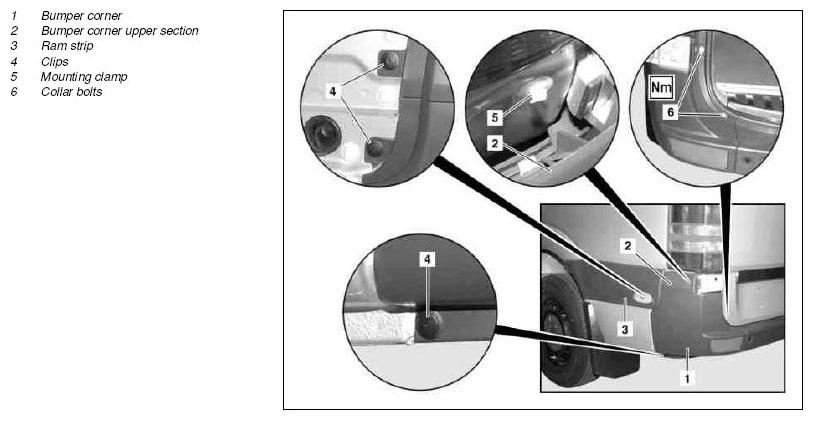

| Fig 1 | |||
| 4 | Open rear-end doors | ||
| 5 | Unscrew collar screws (6) | *BA88.20-N-1002-01A | |
| 6 | Pull bumper corner (1) out at side of bumper center section | ||
| 7 | Install in the reverse order |
BUMPER
| Number | Designation | Model 906 | |
|---|---|---|---|
| BA88.20-N-1002-01A | Collar screw, rear bumper to body | Nm | 9 |
