Remove/Install Rear Bumper - Ar88.20-D-2200H
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 906
Shown on model 906.7 with code (EZ8) Parktronic system (PTS)
| Remove/install | |||
| 1 | Remove left and right rear protective strip (4) | AR88.80-D-1040H | |
| 2 | Remove clips (5) from bumper corners (2) | ||
| 3 | Loosen left and right bumper corner top section (6) with long wedge from side wall | ||

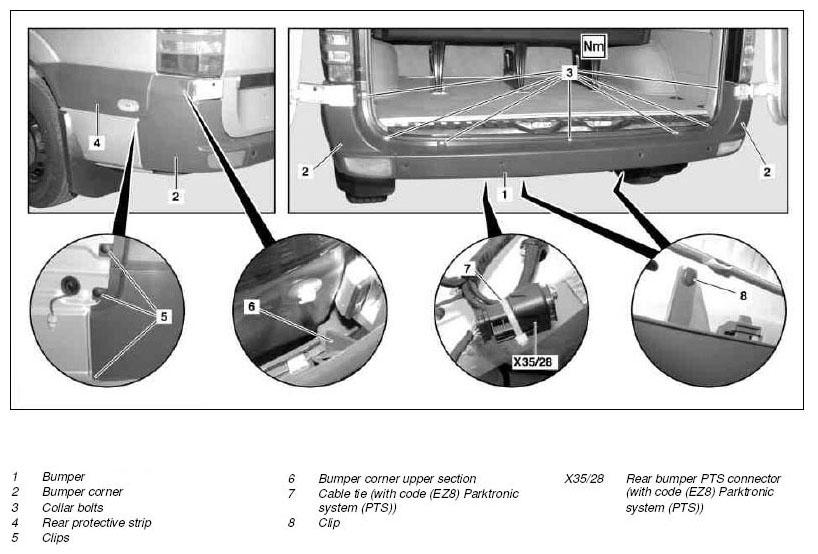

| Fig 1 | |||
| 4 | Remove clips (8) at bottom from bumper (1). | ||
| 5 | Open cable ties (7) | With code (EZ8) Parktronic system (PTS) | |
| 6 | Disconnect PTS, rear bumper connector (X35/28) | With code (EZ8) Parktronic system (PTS) | |
| 7 | Open rear-end doors | ||
| 8 | Unscrew collar screws (3) | *BA88.20-N-1002-01A | |
| 9 | Remove bumper (1) together with bumper corners (2) | ||
| 10 | Install in the reverse order |
BUMPER
| Number | Designation | Model 906 | |
|---|---|---|---|
| BA88.20-N-1002-01A | Collar screw, rear bumper to body | Nm | 9 |
