Remove/Install Front UNDERRIDE Protection - Ar88.30-D-0011A
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 906 with CODE ZU8

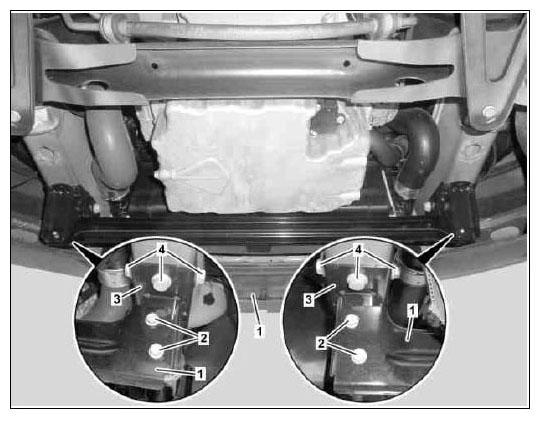

| Picture no., etc. | Work notes | ||
| Lift/jack up vehicle | AR00.60-D-1000H | ||
| 1 | Underride guard | ||
| 2 | Bolts | *BA88.30-N-1002-01E | |
| 3 | Mounting console | ||
| 4 | Bolts | *BA88.30-N-1001-01E |
DETACHABLE BODY COMPONENTS, UNDERRIDE GUARD
| Number | Designation | MODEL 906 with CODE ZU8 (National version for USA) | |
|---|---|---|---|
| BA88.30-N-1002-01E | Bolt, front underride guard to mounting console | Nm | 23 |
DETACHABLE BODY COMPONENTS, UNDERRIDE GUARD
| Number | Designation | MODEL 906 with CODE ZU8 (National version for USA) | |
|---|---|---|---|
| BA88.30-N-1001-01E | Bolt, mounting console for front underride guard to longitudinal member | Nm | 72 |
