Remove/Install Covering Below Front Grille - Ar88.00-D-2200M
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
Model 906 with code XM0 (Facelift)
| Remove/install | |||
| 1 | Remove radiator trim (3) | AR88.00-D-2115M | |

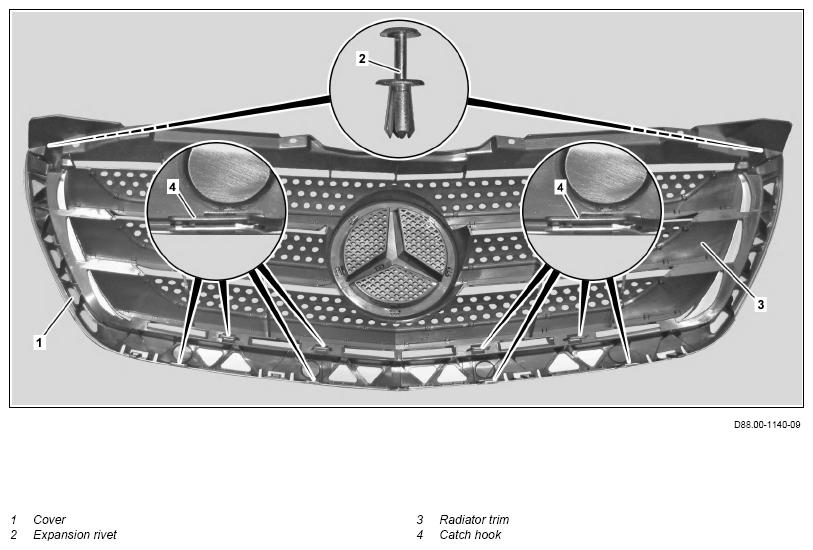

| 2 | Remove expansion rivets (2) | Figure | |
| 3 | Press catch hooks (4), unclip cover (1) from radiator grille (3) and remove | ||
| 4 | Install in the reverse order |
