Remove/Install Electric Step - Ar88.30-D-8500H
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 900 with CODE T16 (Right load compartment sliding door) with CODE T57 (Right load compartment sliding door electric step)
MODEL 906 with CODE T57 (Right load compartment sliding door electric step)
MODEL 906 with CODE T58 (Left load compartment sliding door electric step)

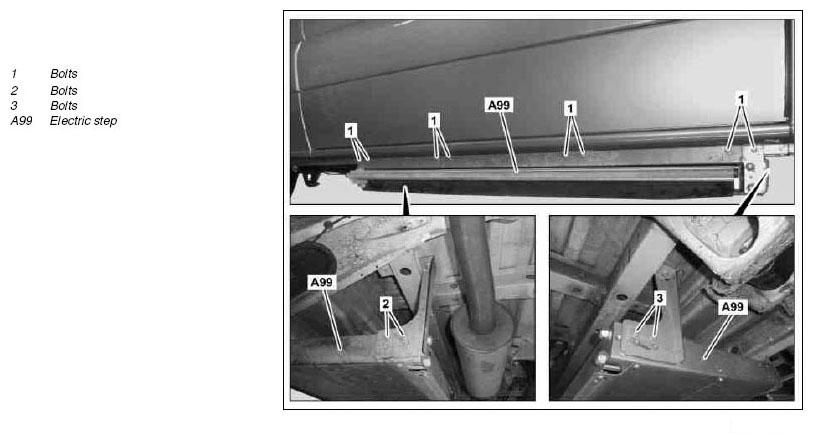

Shown on right step
| Remove/install | |||
| 1 | Lift/jack up vehicle | AR00.60-D-1000H | |
| 2 | Expose electrical connector | ||
| 3 | Release and disconnect electrical connection | ||
| 4 | Remove bolts (1) | ||
| *BA88.30-N-1001-02A | |||
| 5 | Unscrew the two outer bolts (1) as well as bolts (2, 3) and remove electrical step (A99) | ||
| *BA88.30-N-1001-02A | |||
| 6 | Install in the reverse order |
ELECTRIC STEP
| Number | Designation | MODEL 906 without CODE PE4 (DCAA bus master code, Argen) | ||
|---|---|---|---|---|
| BA88.30-N-1001-02A | Bolt, step to rocker panel/bracket | M6 | Nm | 8 |
| M8 | Nm | 30 | ||
