Remove/Install Covering Below Front Grille - Ar88.00-D-2200SD
WARNING: This page does not describe the selected car, but rather 12 other vehicles, including the 2018 Mercedes-Benz Sprinter 3500XD, 2018 Mercedes-Benz Sprinter 3500, 2018 Mercedes-Benz Sprinter 2500, 2017 Mercedes-Benz Sprinter 3500XD, and 2017 Mercedes-Benz Sprinter 3500. However, it is still accessible from the selected car via links, so may be relevant.
MODEL 906 without CODE XM0 (Facelift) without CODE ZX8 (Dodge brand scope) without CODE ZX9 (Freightliner (FTL) brand scope)
| Remove/install | |||
| 1 | Remove front grille | MODEL 906 | AR88.00-D-2115SD |
| 2 | Unscrew bolts (3, 4) | ||
| 3 | Pull covers (2) toward front and unclip | MODEL 906 with CODE F46 (Headlamp cleaning system) | |
| Fig 2 | |||

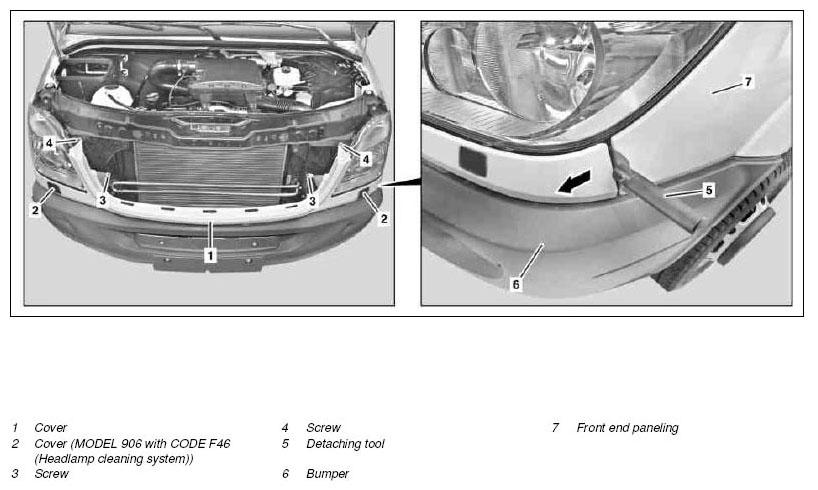

| 4 | Slightly pull cover (1) toward front in direction of arrow, carefully insert detaching tool (5) at side into front-end paneling (7) and unclip cover (1) from front-end paneling (7) on both sides. | Fig 1 | |
| 5 | Unclip cover (1) from bumper (6) and remove | Fig 2 | |
| 7 | Install in the reverse order |
